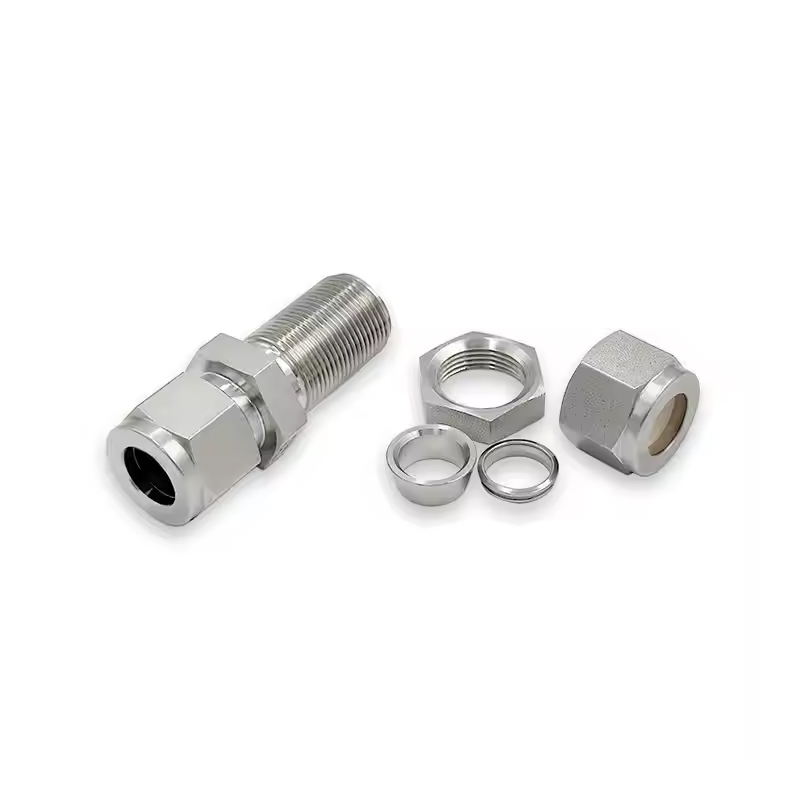

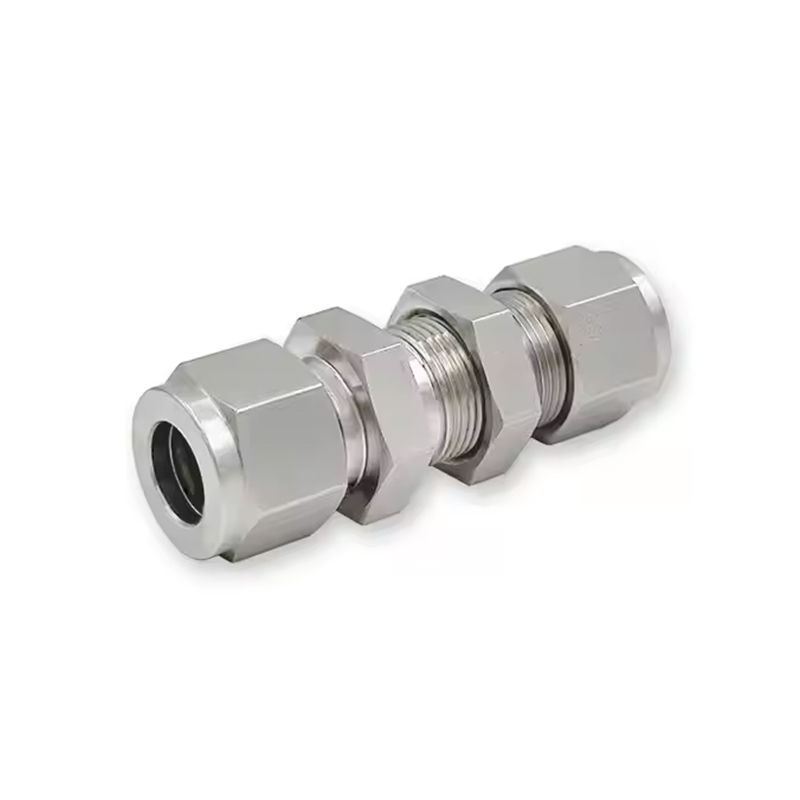

Pregradni spojni elementi od nehrđajućeg čelika

Spojni spojevi pregrada od nehrđajućeg čelika proizvode se postupkom kovanja, što je metoda oblikovanja materijala od nehrđajućeg čelika primjenom tlačnih sila za oblikovanje željenog oblika. Ova tehnika proizvodi gušću strukturu s boljim mehaničkim svojstvima jer su zrnca materijala poredana duž smjera primijenjene sile. Koristi kompresijsku vrstu spoja, što je jedna od najčešće korištenih metoda za uspostavljanje sigurnih, nepropusnih spojeva u raznim industrijskim primjenama. U kompresijskom spoju, čahura je sabijena na cijev ili cijev, stvarajući nepropusnu brtvu koja sprječava istjecanje medija. Ovaj mehanizam osigurava da fiting čvrsto drži cijev na mjestu, sprječavajući bilo kakvo pomicanje ili odspajanje. Kompresioni spojevi se lako postavljaju i uklanjaju jer ne zahtijevaju zavarivanje, lemljenje ili druge složene postupke. Ova jednostavnost smanjuje vrijeme potrebno za instalaciju.

Kontaktirajte nas

PREV: Dvostruki ženski spojevi od nehrđajućeg čelika SLJEDEĆI: Nema sljedećeg članka

Opisati
Parametar

Opisati

Materijal: nehrđajući čelik

Tehnika: Kovani

Vrsta: Unija

Mjesto porijekla: Jiangsu, Kina

Naziv robne marke: SAM-LOK

Spajanje: kompresija

Struktura: spoj, koljeno, T-kratnik, križ, pregrada, muški ili ženski konektor

Radni pritisak: 3000-6000psi

Oblik: Jednak

Šifra glave: šesterokut

OD veličina: 1/16''-1'',3mm-25mm

Medij: voda, ulje, plin, kiselina, baza i tako dalje

Posebna obrada: obrada tvrdoće prstena

Liječenje oraščićima: posađeno srebro

Radna temperatura: -20 do 200 Celzijevih stupnjeva

Parametar

T-cijev O.D. (in.)	Osnovno Naručivanje broj	Dimenzija, u (mm)						Rupa na ploči Veličina in. (mm)	Max.Panel Debljina in. (mm)
T-cijev O.D. (in.)	Osnovno Naručivanje broj	L	C	E	D	F	G	Rupa na ploči Veličina in. (mm)	Max.Panel Debljina in. (mm)
1/16	-BU-FT1	1,24 (31,5)	0,34 (8,6)	0,05 (1,3)	0,31 (7,9)	0,31 (7,9)	0,31 (7,9)	0,20 (5,2)	0,12 (3,0)
1/8	-BU-FT2	2,02 (51,3)	0,50 (12,7)	0,09 (2,3)	0,44 (11,1)	0,50 (12,7)	0,50 (12,7)	0,33 (8,3)	0,50 (12,7)
3/16	-BU-FT3	2,11 (53,6)	0,54 (13,7)	0,12 (3,0)	0,50 (12,7)	0,56 (14,3)	0,56 (14,3)	0,39 (9,9)	0,50 (12,7)
1/4	-BU-FT4	2,27 (57,7)	0,60 (15,2)	0,19 (4,8)	0,56 (14,3)	0,63 (15,9)	0,63 (15,9)	0,45 (11,5)	0,40 (10,2)
5/16	-BU-FT5	2,39 (60,7)	0,64 (16,3)	0,25 (6,4)	0,63 (15,9)	0,69 (17,5)	0,69 (17,5)	0,52 (13,1)	0,44 (11,2)
3/8	-BU-FT6	2,45 (62,2)	0,66 (16,8)	0,28 (7,1)	0,69 (17,5)	0,75 (19,1)	0,75 (19,1)	0,58 (14,7)	0,44 (11,2)
1/2	-BU-FT8	2,80 (71,1)	0,90 (22,9)	0,41 (10,4)	0,87 (22,2)	0,94 (23,8)	0,94 (23,8)	0,76 (19,4)	0,50 (12,7)
5/8	-BU-FT10	2,86 (72,6)	0,96 (24,4)	0,50 (12,7)	1,00 (25,4)	1,06 (27,0)	1,06 (27,0)	0,89 (22,6)	0,50 (12,7)
3/4	-BU-FT12	3,11 (79,0)	0,96 (24,4)	0,62 (15,7)	1,13 (28,6)	1,19 (30,2)	1,19 (30,2)	1,02 (25,8)	0,66 (16,8)
7/8	-BU-FT14	3,33 (84,6)	1,02 (25,9)	0,72 (18,3)	1,25 (31,8)	1,31 (33,3)	1,37 (34,9)	1,14 (29,0)	0,75 (19,1)
1	-BU-FT16	3,77 (95,8)	1,23 (31,2)	0,88 (22,4)	1,50 (38,1)	1,63 (41,3)	1,63 (41,3)	1,33 (33,7)	0,75 (19,1)
11/4	-BU-FT20	4,85 (123,2)	1,62 (41,1)	1,09 (27,8)	1,87 (47,6)	1,87 (47,6)	1,87 (47,6)	1,64 (41,7)	0,75 (19,1)
11/2	-BU-FT24	5,48 (139,2)	1,97 (50,0)	1,34 (34,0)	2,25 (57,2)	2,25 (57,2)	2,25 (57,2)	1,95 (49,6)	0,75 (19,1)

T-cijev O.D. (mm)	Osnovno Naručivanje broj	Dimenzija, mm (in)						Rupa na ploči Size in. (mm)	Max.Panel Debljina in. (mm)
T-cijev O.D. (mm)	Osnovno Naručivanje broj	L	C	E	D	F	G	Rupa na ploči Size in. (mm)	Max.Panel Debljina in. (mm)
3	-BU-MT3	51,3 (2,02)	12,9 (0,51)	2,4 (0,09)	12,0 (0,47)	14,0 (0,55)	14,0 (0,55)	8,3 (0,33)	12,7 (0,50)
4	-BU-MT4	53,6 (2,11)	13,7 (0,54)	2,4 (0,09)	12,0 (0,47)	14,0 (0,55)	14,0 (0,55)	9,9 (0,39)	12,7 (0,50)
6	-BU-MT6	57,7 (2,27)	15,3 (0,60)	4,8 (0,19)	14,0 (0,55)	16,0 (0,63)	16,0 (0,63)	11,5 (0,45)	10,2 (0,40)
8	-BU-MT8	61,0 (2,40)	16,2 (0,64)	6,4 (0,25)	16,0 (0,63)	18,0 (0,71)	18,0 (0,71)	13,1 (0,52)	11,2 (0,44)
10	-BU-MT10	63,7 (2,51)	17,2 (0,68)	7,9 (0,31)	19,0 (0,75)	22,0 (0,87)	22,0 (0,87)	16,3 (0,64)	11,2 (0,44)
12	-BU-MT12	71,0 (2,80)	22,8 (0,90)	9,5 (0,37)	22,0 (0,87)	24,0 (0,94)	24,0 (0,94)	19,5 (0,77)	12,7 (0,50)
14	-BU-MT14	72,5 (2,85)	24,4 (0,96)	11,1 (0,44)	25,0 (0,98)	27,0 (1,06)	27,0 (1,06)	22,5 (0,89)	12,7 (0,50)
15	-BU-MT15	72,5 (2,85)	24,4 (0,96)	11,9 (0,47)	25,0 (0,98)	27,0 (1,06)	27,0 (1,06)	22,8 (0,90)	12,7 (0,50)
16	-BU-MT16	72,5 (2,85)	24,4 (0,96)	12,7 (0,50)	25,0 (0,98)	27,0 (1,06)	27,0 (1,06)	22,8 (0,90)	12,7 (0,50)
18	-BU-MT18	78,9 (3,11)	24,4 (0,96)	15,1 (0,59)	30,0 (1,18)	30,0 (1,18)	30,0 (1,18)	26,0 (1,02)	16,8 (0,66)
20	-BU-MT20	84,5 (3,33)	26,0 (1,02)	15,9 (0,63)	32,0 (1,26)	35,0 (1,38)	350 (1,38)	29,0 (1,14)	19,0 (0,75)
25	-BU-MT25	96,0 (3,78)	31,3 (1,23)	21,8 (0,86)	38,0 (1,50)	41,0 (1,61)	41,0 (1,61)	34,0 (1,34)	19,0 (0,75)
30	-BU-MT30	124,0 (4,88)	39,6 (1,56)	26,2 (1,03)	50,0 (1,97)	50,0 (1,97)	50,0 (1,97)	40,5 (1,59)	19,0 (0,75)
32	-BU-MT32	128,0 (5,04)	42,0 (1,65)	28,6 (1,13)	50,0 (1,97)	50,0 (1,97)	50,0 (1,97)	42,5 (1,67)	19,0 (0,75)
38	-BU-MT38	145,0 (5,71)	49,4 (1,94)	33,7 (1,33)	60,0 (2,36)	60,0 (2,36)	60,0 (2,36)	50,5 (1,99)	19,0 (0,75)
