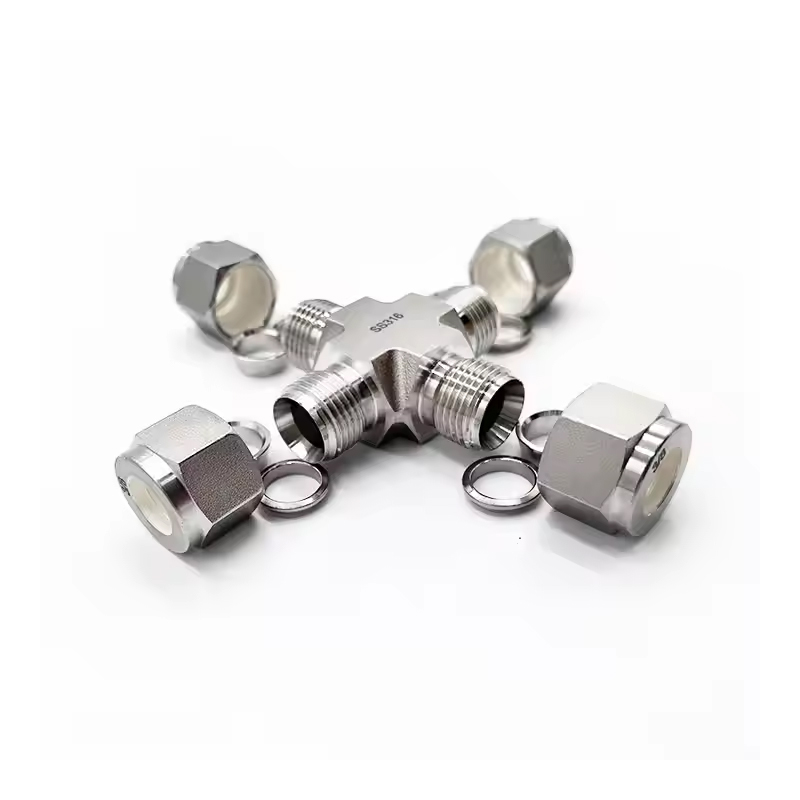

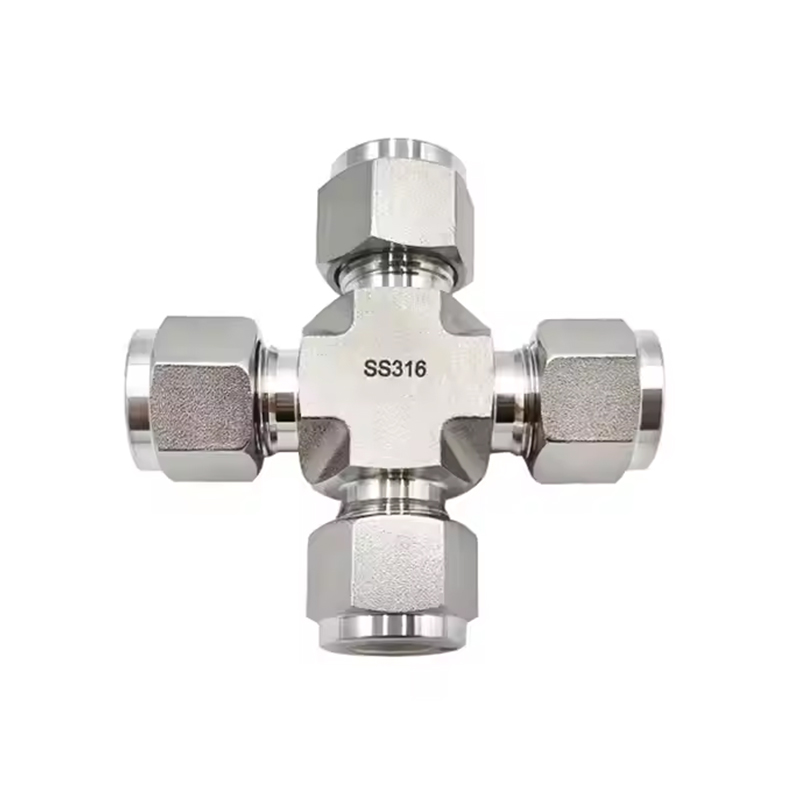

Priključci za kompresijske cijevi od nehrđajućeg čelika

Kompresijski cijevni spoj od nehrđajućeg čelika je cijevni spoj visokih performansi proizveden tehnologijom preciznog kovanja. Dizajniran je za zahtjevne industrijske tekućine, plinove, kemijske medije i druge sustave cjevovoda. Ovaj cijevni spoj ima izvrsne performanse brtvljenja i otpornost na visoki tlak, pogodan za različite teške radne okoline. Proizvodi se tehnologijom kovanja, koja može učinkovito povećati čvrstoću, tvrdoću i izdržljivost spojnih dijelova cijevi. U usporedbi s postupkom lijevanja, unutarnja struktura kovanih cijevnih priključaka je gušća i može se bolje oduprijeti utjecaju vanjskih čimbenika kao što su mehanički udar, vibracije, zamor itd. Križni dizajn cijevnih spojeva omogućuje formiranje više spojnih točaka u cjevovodnom sustavu. Cijevni priključak u obliku križa može ostvariti distribuciju tekućine u više smjerova, pojednostaviti raspored cjevovoda, smanjiti broj cijevnih priključaka, čime se štedi prostor i smanjuju troškovi.

Kontaktirajte nas

PREV: Muški priključci s dvostrukim prstenom od nehrđajućeg čelika SLJEDEĆI: Nema sljedećeg članka

Opisati
Parametar

Opisati

Tehnika: Kovani

Tip: Križ

Mjesto porijekla: Jiangsu, Kina (kopno)

Naziv robne marke: SAM-LOK

Spajanje: dvostruka ferula

Šifra glave: šesterokut

OD veličina: 1/16''-1'',3mm-25mm

Radni pritisak: do 6000psi

Medij: voda, ulje, plin, kiselina, baza i tako dalje

Posebna obrada: obrada tvrdoće prstena

Liječenje oraščićima: posađeno srebro

Obrada cijevi: potpuno žarena

Unutarnji konus: obrada poliranja zrcala

Radna temperatura: -20 do 200 Celzijevih stupnjeva

Parametar

T-cijev O.D. (in.)	Osnovno naručivanje broj	Dimenzija, in. (mm)
T-cijev O.D. (in.)	Osnovno naručivanje broj	L	C	D	F	E
1/8	-UC-FT2	0,88 (22,4)	0,50 (12,7)	0,44 (11,1)	0,37 (9,5)	0,09 (2,3)
3/16	-UC-FT3	0,96 (24,4)	0,54 (13,7)	0,50 (12,7)	0,44 (11,1)	0,12 (3,0)
1/4	-UC-FT4	1,06 (26,9)	0,60 (15,2)	0,56 (14,3)	0,50 (12,7)	0,19 (4,8)
5/16	-UC-FT5	1,17 (29,7)	0,64 (16,2)	0,63 (15,9)	0,63 (15,9)	0,25 (6,4)
3/8	-UC-FT6	1,20 (30,5)	0,66 (16,8)	0,69 (17,5)	0,63 (159)	0,28 (7,1)
1/2	-UC-FT8	1,42 (36,1)	0,90 (22,9)	0,69 (17,5)	0,81 (20,6)	0,41 (10,4)
5/8	-UCFT10	1,43 (36,3)	0,96 (24,4)	1,00 (25,4)	1,06 (27,0)	0,50 (12,7)
3/4	-UCFT12	1,57 (39,9)	0,96 (24,4)	1,13 (28,6)	1,06 (27,0)	0,62 (15,7)
7/8	-UCFT14	1,76 (44,7)	1,02 (25,9)	1,25 (31,8)	1,37 (34,9)	0,72 (18,3)
1	-UC-FT16	1,93 (49,0)	1,23 (31,2)	1,50 (38,1)	1,37 (34,9)	0,88 (22,4)

T-cijev 0.D. (mm)	Osnovno naručivanje broj	Dimenzija, mm (in.)
T-cijev 0.D. (mm)	Osnovno naručivanje broj	L	C	D	F	E
3	-UC-MT3	22,3 (0,88)	12,9 (0,51)	12,0 (0,47)	9,5 (0,37)	2,4 (0,09)
4	-UC-MT4	25,4 (1,00)	13,7 (0,54)	12,0 (0,47)	12,7 (0,50)	2,4 (0,09)
6	-UC-MT6	27,0 (1,06)	15,3 (0,60)	14,0 (0,55)	12,7 (0,50)	4,8 (0,19)
8	-UC-MT8	29,9 (1,18)	16,2 (0,64)	16,0 (0,63)	15,9 (0,63)	6,4 (0,25)
10	-UC-MT10	33,5 (1,32)	17,2 (0,68)	19,0 (0,75)	20,6 (0,81)	7,9 (0,31)
12	-UC-MT12	36,0 (1,42)	22,8 (0,90)	22,0 (0,87)	20,6 (0,81)	9,5 (0,37)
16	-UC-MT16	3Z0(1,46)	24,4 (0,96)	25.0 (098)	23,8 (0,94)	12,7 (0,50)
18	-UC-MT18	38,3 (1,51)	24,4 (0,96)	30,0 (1,18)	27,0 (1,06)	15,1 (0,59)
20	-UC-MT20	44,6 (1,76)	26,0 (1,02)	32,0 (1,26)	34,9 (1,37)	15,9 (0,63)
22	-UC-MT22	44,7 (1,76)	26,0 (1,02)	32,0 (1,26)	34,9 (1,37)	18,3 (0,72)
25	-UC-MT25	49,2 (1,94)	31,3 (1,23)	38,0 (1,50)	34,9 (1,37)	21,8(0,86)
