Priključci za kompresijske cijevi od nehrđajućeg čelika

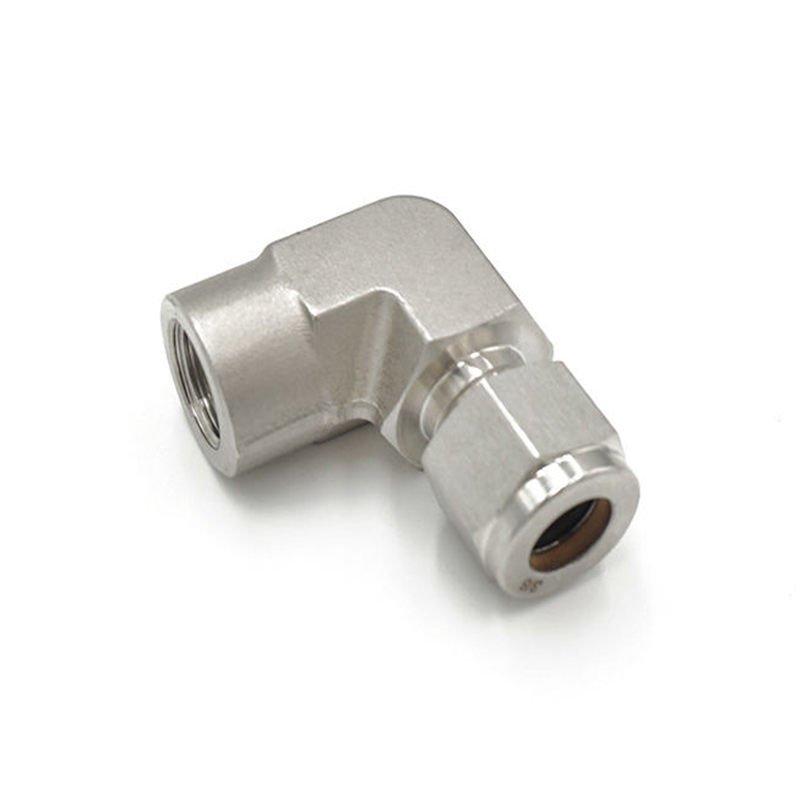

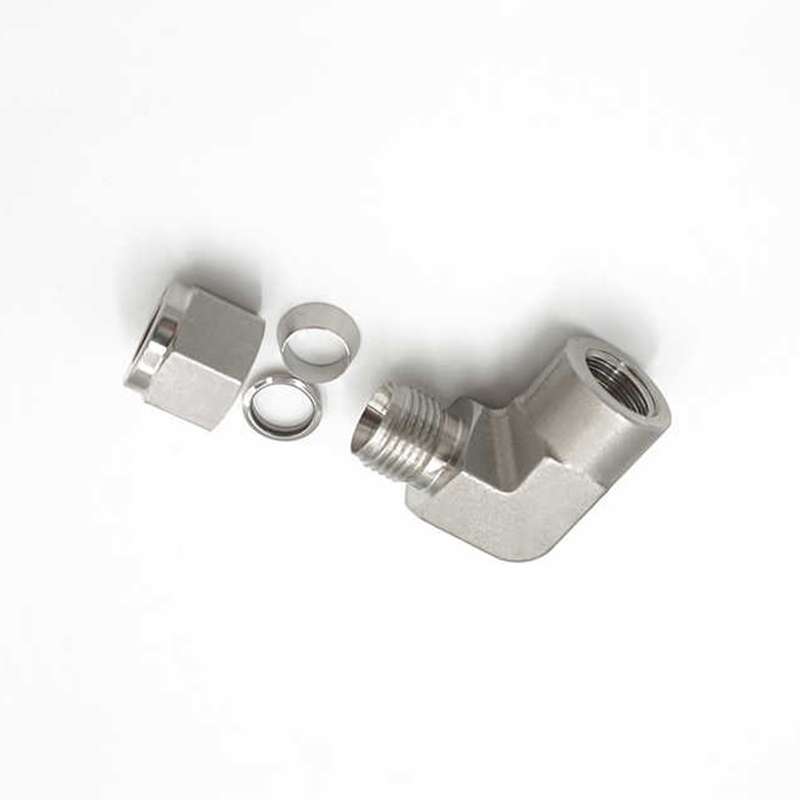

Kao važan dio vrhunskog sustava spajanja cjevovoda, ženski koljeni kompresijski cijevni fitinzi od nehrđajućeg čelika naširoko se koriste u naftnim, plinskim, kemijskim, prehrambenim, medicinskim i drugim industrijskim područjima. Usvaja kombinaciju spoja s dvostrukom ferulom i spoja s vanjskim navojem, s iznimno visokim brtvljenjem i stabilnošću. Dizajn dvostruke čaure čini spoj cjevovoda čvršćim i pouzdanijim i može izdržati radno okruženje visokog tlaka. Spoj ferule učinkovito sprječava labavljenje uzrokovano vibracijama cjevovoda ili fluktuacijama tlaka kroz čvrstu kombinaciju između ferule i cjevovoda, osiguravajući sigurnost cjevovodnog sustava. Spoj s vanjskim navojem ima sučelje s preciznim navojem kako bi se osigurala učinkovita instalacija i rastavljanje. Navojni spoj može osigurati veći zakretni moment, osigurati čvrsto spajanje i izbjeći curenje. Dio njegove matice obrađen je posrebrenjem, što može poboljšati njegovu otpornost na koroziju i oksidaciju te smanjiti trenje tijekom spajanja, osiguravajući da se navoj neće istrošiti ili deformirati tijekom visokofrekventne ugradnje i rastavljanja.

Kontaktirajte nas

PREV: Nema prethodnog članka SLJEDEĆI: Nema sljedećeg članka

Opisati
Parametar

Opisati

Materijal: nehrđajući čelik

Tehnika: Kovani Brand: SAM-LOK Spoj: dupla ferula i ženski navoj

Oblik: Jednak Vrsta navoja: Unf,NPT,BSPT Kod glave: Šesterokut

OD veličina: 1/16''-1'',6mm-16mm

Struktura: spoj, koljeno, T-kratnik, križ, pregrada, muški ili ženski konektor

Radni pritisak: 3000-6000psi

Medij: voda, ulje, plin, kiselina, baza i tako dalje

Posebna obrada: obrada tvrdoće prstena

Liječenje oraščićima: posađeno srebro

Obrada cijevi: potpuno žarena

Unutarnji konus: obrada poliranja zrcala

Radna temperatura: -20 do 200 Celzijevih stupnjeva

Parametar

T-cijev O.D. (in.)	P-NPT VELIČINA	Osnovno naručivanje broj	Dimenzija, u (mm)
T-cijev O.D. (in.)	P-NPT VELIČINA	Osnovno naručivanje broj	L	B	C	D	E	F	Lx
1/16	1/16	-FE-FT1-FN1	0,71 (18,0)	0,39 (9,9)	0,34 (8,6)	0,31 (7,9)	0,05 (1,3)	0,44 (11,1)	0,56 (14,2)
1/16	1/8	-FE-FT1-FN2	0,81 (20,6)	0,41 (10,4)	0,34 (8,6)	0,31 (7,9)	0,05 (1,3)	0,56 (14,3)	0,75 (19,1)
1/8	1/8	-FE-FT2-FN2	0,97 (24,6)	0,41 (10,4)	050 (12,7)	0,44 (11,1)	0,09 (2,3)	0,56 (14,3)	0,75 (19,1)
1/8	1/4	-FE-FT2-FN4	1,08 (27,4)	0,59 (15,0)	0,50 (12,7)	0,44 (11,1)	0,09 (2,3)	0,69 (17,5)	0,88 (22,4)
3/16	1/8	-FE-FT3-FN2	1,00 (25,4)	0,41 (10,4)	0,54 (13,7)	0,50 (12,7)	0,12 (3,0)	05 (12.7)	0,75 (19,1)
1/4	1/8	-FE-FT4-FN2	1,06 (26,9)	0,41 (10,4)	0,60 (15,2)	0,56 (14,3)	0,19 (4,8)	0,56 (14,3)	0,75 (19,1)
1/4	1/4	-FE-FT4-FN4	1,17 (29,7)	0,59 (15,0)	0,60 (15,2)	0,56 (14,3)	0,19 (4,8)	0,69 (17,5)	0,88 (22,4)
1/4	3/8	-FE-FT4-FN6	1,25 (31,8)	0,59 (15,0)	0,60 (15,2)	0,56 (14,3)	0,19 (4,8)	0,81 (20,6)	0,88 (22,4)
1/4	1/2	-FE-FT4-FN8	1,36 (34,5)	0,78 (19,8)	0,60 (15,2)	0,56 (14,3)	0,19 (4,8)	1,00 (25,4)	1,12 (28,4)
5/16	1/8	-FE-FT-FN2	1,13 (28,7)	0,41 (10,4)	0,64 (16,3)	0,63 (15,9)	0,25 (6,4)	0,56 (14,3)	0,75 (19,1)
5/16	1/4	-FE-FT5-FN4	1,20 (30,5)	0,59 (15,0)	0,64 (16,3)	0,63 (15,9)	0,25 (6,4)	0,69 (17,5)	0,88 (22,4)
3/8	1/8	-FE-FT6-FN2	1,20 (30,5)	0,41 (10,4)	0,66 (16,8)	0,69 (17,5)	028(7.1)	0,63 (15,9)	0,75 (19,1)
3/8	1/4	-FE-FT6-FN4	1,23 (31,2)	0,59 (15,0)	066(16.8)	069 (17,5)	028(7.1)	069 (17,5)	0,88 (22,4)
3/8	3/8	-FE-FT6-FN6	1,31 (33,3)	0,59 (15,0)	0,66 (16,8)	0,69 (17,5)	028(7.1)	0,81 (20,6)	0,88 (22,4)
3/8	1/2	-FE-FT6-FN8	1,42 (36,1)	0,78 (19,8)	0,66 (16,8)	0,69 (17,5)	028(7.1)	1,00 (25,4)	1,12 (28,4)
1/2	1/4	-FE-FT8-FN4	1,42 (36,1)	0,59 (15,0)	0,90 (22,9)	0,87 (22,2)	0,41 (10,4)	0,81 (20,6)	0,88 (22,4)
1/2	3/8	-FE-FT8-FN6	1,42 (36,1)	0,59 (15,0)	0,90 (22,9)	0,87 (22,2)	0,41 (10,4)	0,81 (20,6)	0,88 (22,4)
1/2	1/2	-FE-FT8-FN8	1,53 (38,9)	0,78 (19,8)	0,90 (22,9)	0,87 (22,2)	0,41 (10,4)	1,00 (25,4)	1,12 (28,4)
5/8	3/8	-FE-FT10-FN6	1,50 (38,1)	0,59 (15,0)	0,96 (24,4)	1,00 (25,4)	0,50 (12,7)	0,94 (23,8)	0,88 (22,4)
5/8	1/2	-FE-FT10-AN8	1,57 (39,9)	0,78 (19,8)	0,96 (24,4)	1,00 (25,4)	0,50 (12,7)	1,06 (27,0)	1,12 (28,4)
3/4	1/2	-FE-FT12-AN8	1,57 (39,9)	0,78 (19,8)	0,96 (24,4)	1,13 (28,6)	0,62 (15,7)	1,06 (27,0)	1,12 (28,4)
3/4	3/4	-FE-FT12-FN12	1,76 (44,7)	0,81 (20,6)	0,96 (24,4)	1,13 (28,6)	0,62 (15,7)	1,37 (34,9)	1,25 (31,8)
7/8	3/4	-FE-FT14-FN12	1,76 (44,7)	0,81 (20,6)	1,02 (25,9)	1,25 (31,8)	0,72 (18,3)	1,37 (34,9)	1,25 (31,8)
1	3/4	-FE-FN16-FN12	1,93 (49,0)	0,81 (20,6)	1,23 (31,2)	1,50 (38,1)	0,88 (22,4)	1,37 (34,9)	1,25 (31,8)
1	1	-FE-FT6-FN16	2,11 (53,6)	1,00 (25,4)	1,23 (31,2)	1,50 (38,1)	0,88 (22,4)	1,69 (42,9)	1,50 (38,1)

T-cijev O.D. (mm)	P-NPT VELIČINA	Osnovno Naručivanje broj	Dimenzija, mm (in)
T-cijev O.D. (mm)	P-NPT VELIČINA	Osnovno Naručivanje broj	L	B	C	D	E	F	Lx
6	1/8	-FE-MT6-FN2	27,0 (1,06)	10,4 (0,41)	15,3 (0,60)	14,0 (0,55)	4,8 (0,19)	12,7 (0,50)	19,0 (0,75)
6	1/4	-FE-MT6-FN4	29,8 (1,17)	15,0 (0,59)	15,3 (0,60)	14,0 (0,55)	4,8 (0,19)	17,5 (0,69)	22,4 (0,88)
8	1/8	-FE-MT8-FN2	28,8 (1,13)	10,4 (0,41)	16,2 (0,64)	16,0 (0,63)	4,8 (0,19)	14,3 (0,56)	19,1 (0,75)
8	1/4	-FE-MT8-FN4	30,6 (1,20)	15,0 (0,59)	16,2 (0,64)	16,0 (0,63)	6,4 (0,25)	17,5 (0,69)	22,4 (0,88)
10	1/4	-FE-MT10-FN4	33,5 (1,32)	15,0 (0,59)	17,2 (0,68)	19,0 (0,75)	7,9 (0,31)	20,6 (0,81)	22,4 (0,88)
10	3/8	-FE-MT10-FN6	33,5 (1,32)	15,0 (0,59)	17,2 (0,68)	19,0 (0,75)	7,9 (0,31)	20,6 (0,81)	22,4 (0,88)
10	1/2	-FE-MT10-FN8	36,6 (1,44)	19,8 (0,78)	17,2 (0,68)	19,0 (0,75)	7,9 (0,31)	25,4 (1,00)	28,5 (1,12)
12	1/4	-FE-MT12-FN4	36,0 (1,42)	15,0 (0,59)	22,8 (0,90)	22,0 (0,87)	7,9 (0,31)	20,6 (0,81)	22,4 (0,88)
12	3/8	-FE-MT12-FN6	36,0 (1,42)	15,0 (0,59)	22,8 (0,90)	22,0 (0,87)	9,5 (0,37)	20,6 (0,81)	22,4 (0,88)
12	1/2	-FE-MT12-FN8	38,8 (1,53)	19,8 (0,78)	22,8 (0,90)	22,0 (0,87)	9,5 (0,37)	25,4 (1,00)	28,4 (1,12)
16	3/8	-FE-MT16-FN6	39,5 (1,56)	15,0 (0,59)	24,4 (0,96)	25,0 (0,98)	9,5 (0,37)	27,0 (1,06)	23,6 (0,93)
16	1/2	-FE-MT16-FN8	39,5 (1,56)	19,8 (0,78)	24,4 (0,96)	25,0 (0,98)	12,7 (0,50)	27,0 (1,06)	28,5 (1,12)
