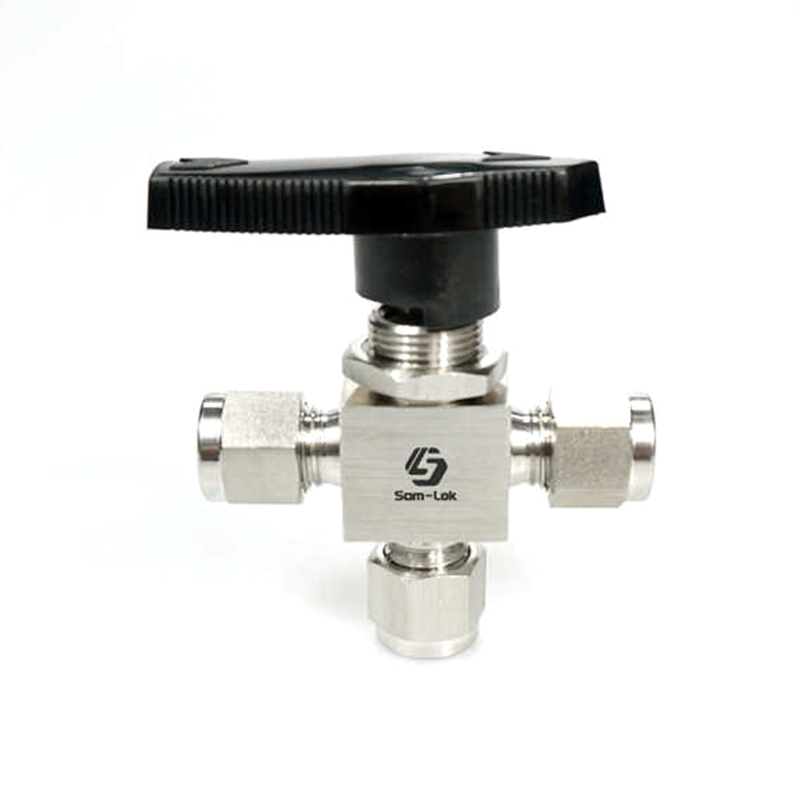

Trosmjerni kuglasti ventil od nehrđajućeg čelika s dvostrukim prstenom

Trosmjerni kuglasti ventil od nehrđajućeg čelika s dvostrukom ferulom dostupan je u različitim veličinama od 1/16 inča do 3/4 inča (ili 3 mm do 18 mm) kako bi zadovoljio potrebe različitih veličina cijevi. Njegov raspon veličina uključuje primjene od kontrole mikro protoka do kontrole velikog protoka. Za primjene s ograničenim prostorom ili zahtjevima za malim protokom, manja veličina je vrlo prikladna; dok za složene sustave s velikim protokom i visokim tlakom, veća veličina ventila može osigurati da protok nije ometan i učinkovit rad sustava je zajamčen. Usvaja integrirani dizajn kućišta ventila i integriranog kuglastog vratila kako bi se izbjegli problemi s curenjem ili kvarom koji se mogu pojaviti zbog višekomponentnih spojeva u tradicionalnom dizajnu ventila. Integrirani dizajn tijela ventila i kuglaste osovine poboljšava ukupnu čvrstoću i izdržljivost ventila, dok također smanjuje potencijalne kvarove uzrokovane pogreškama pri instalaciji ili labavim komponentama.

Kontaktirajte nas

PREV: Hidraulički kuglasti ventil sa unutrašnjim navojem od nehrđajućeg čelika SLJEDEĆI: Nema sljedećeg članka

Opisati
Parametar

Opisati

●Radni tlak do: 3000 psig (207 bara)
●Radna temperatura: -65 °F do 300 °F (-54 °C do 148 °C)
●Veličina od 1/16in. do 3/4 inča. ili 3 mm do 18 mm
●Tipovi ventila su ravni, troputni i pravokutni

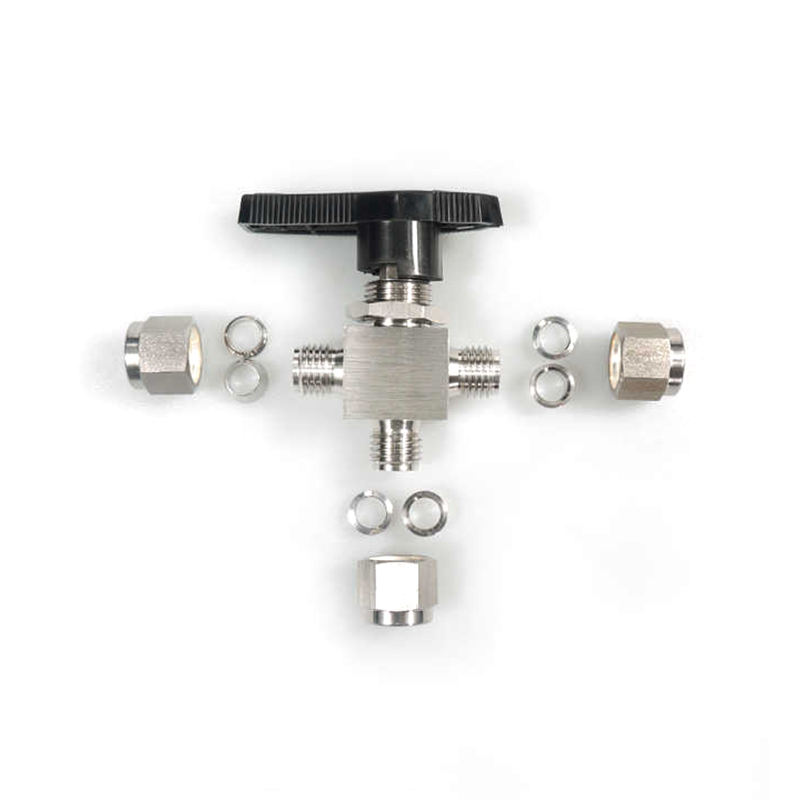

● Jednodijelno tijelo ventila i jednodijelna kuglasta osovina
● Nema mrtvih zona, kao što je područje između kugle i komore ventila
●Dizajn gornjeg ulaza može se pregledati i popraviti online nakon uklanjanja sustava

Parametar

Osnovno naručivanje broj	Veza Vrsta i veličina	Otvor in. (mm)	Cv		Dimenzija, in. (mm)
			Ravno	Kut	A	C	D	E	F	H
-OIB-MT3-2	Cijev od 3 mm	0.09 (2.4)	0.20	0.15	2.01 (51,0)	0.34 (8,6)	0.97 (24.6)	1.10 (28,0)	1.43 (36.2)	0.59 (15,0)
-OIB-MT3-2-3W
-OIB-MT6-5	Cijev od 6 mm	0.19 (4.8)	1.40	0.90	2.39 (60,7)	0.44 (11.2)	1.29 (32.8)	1.57 (39,9)	1.64 (41,7)	0.78 (19.8)
-OIB-MT6-5-3W
-OIB-MT8-5	Cijev od 8 mm	0.19 (4.8)	1.40	0.90	2.46 (62,5)	0.44 (11.2)	1.29 (32.8)	1.64 (41,7)	1.64 (41,7)	0.78 (19.8)
-OIB-MT8-5-3W
-OIB-MT10-7	Cijev od 10 mm	0.28 (7.1)	6.00	2.0	3.05 (77,5)	0.56 (14.2)	1.43 (36.3)	2.05 (52)	2.19 (55,5)	1.13 (28.6)
-OIB-MT10-7-3W
-OIB-MT12-10	Cijev od 12 mm	0.41 (10.3)	6.40	3.80	3.92 (99,6)	0.69 (17.5)	1.74 (44.2)	3.13 (79,6)	2.67 (67,7)	1.50 (38.1)
-OIB-MT12-10-3W
-OIB-MT14-10	Cijev od 14 mm	0.41 (10.3)	6.40	3.80	3.92 (99,6)	0.69 (17.5)	1.74 (44.2)	3.13 (79,6)	2.67 (67,7)	1.50 38.1)
-OIB-MT14-10-3W
-OIB-MT18-10	Cijev od 18 mm	0.41 (10.3)	12.0	4.60	3.92 (99,6)	0.69 (17.5)	1.74 (44.2)	3.13 (79,6)	2.67 (67,7)	1.50 (38.1)
-OIB-MT18-10-3W

-OIB-FT2-2-A	1/8" cijev	0.09 (2.4)	0.20	0.15	2.01 (51,0)	0.34 (8,6)	0.97 (24.6)	1.10 (28,0)	1.43 (36.2)	0.59 (15,0)
-OIB-FT2-2-3W
-OIB-FT4-5-A	1/4" cijev	0.19 (4.8)	1.40	0.90	2.39 (60,7)	0.44 (11.2)	1.29 (32.8)	1.57 (39,9)	1.64 (41,7)	0.78 (19.8)
-OIB-FT4-5-3W
-OIB-FT6-7-A	3/8" cijev	0.28 (7.1)	6.00	2.0	3.05 (77,5)	0.56 (14.2)	1.43 (36.3)	2.05 (52)	2.19 (55,5)	1.13 (28.6)
-OIB-FT6-7-3W
-OIB-FT8-10-A	1/2" cijev	0.41 (10.3)	6.40	3.80	3.92 (99,6)	0.69 (17.5)	1.74 (44.2)	3.13 (79,6)	2.67 (67,7)	1.50 (38.1)
-OIB-FT8-10-3W
-OIB-FT12-10-A	3/4” cijev	0.41 (10.3)	12.0	4.60	3.92 (99,6)	0.69 (17.5)	1.74 (44.2)	3.13 (79,6)	2.67 (67,7)	1.50 (38.1)
-OIB-FT12-10-3W

Nantong Samson Precision Industry Co., Ltd.

S više od 13 godina iskustva u industriji, Nantong Samson je Kina Trosmjerni kuglasti ventil od nehrđajućeg čelika s dvostrukim prstenom Proizvođači i Trosmjerni kuglasti ventil od nehrđajućeg čelika s dvostrukim prstenom Tvornica. ISO certificirani, sa strogom kontrolom kvalitete. Naša iznimna usluga i konkurentne cijene pružaju izvrsnu vrijednost.

Naši proizvodi izvoze se u Europu, Sjevernu Ameriku, Južnu Ameriku, Australiju, Rusiju, Bliski istok i Jugoistočnu Aziju. Omiljeni su kod veletrgovaca, trgovaca na malo, pružatelja usluga i tvornica, gradeći snažna i dugotrajna partnerstva temeljena na povjerenju i kvaliteti.
