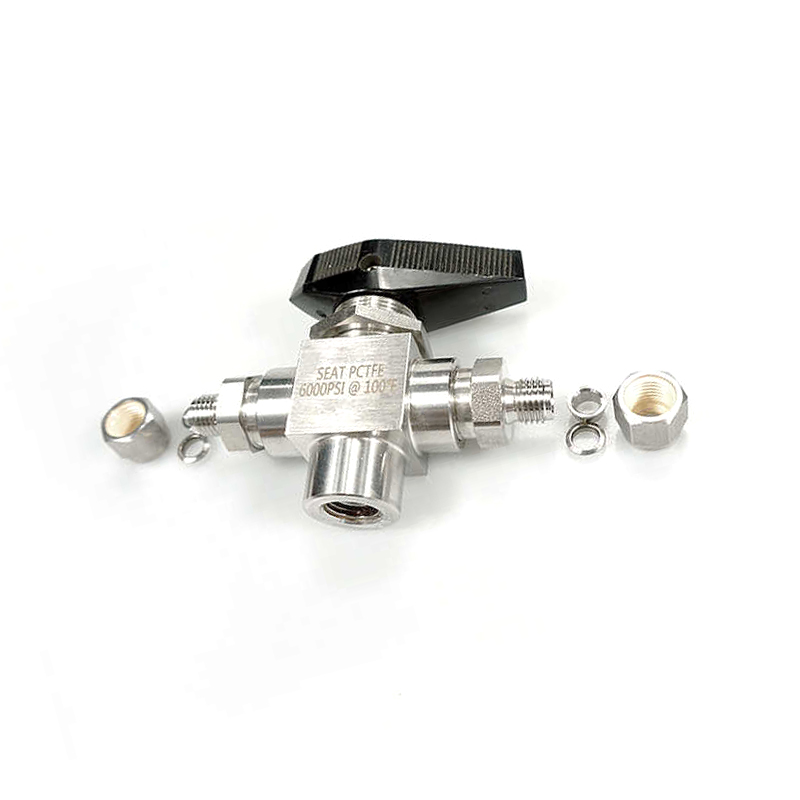

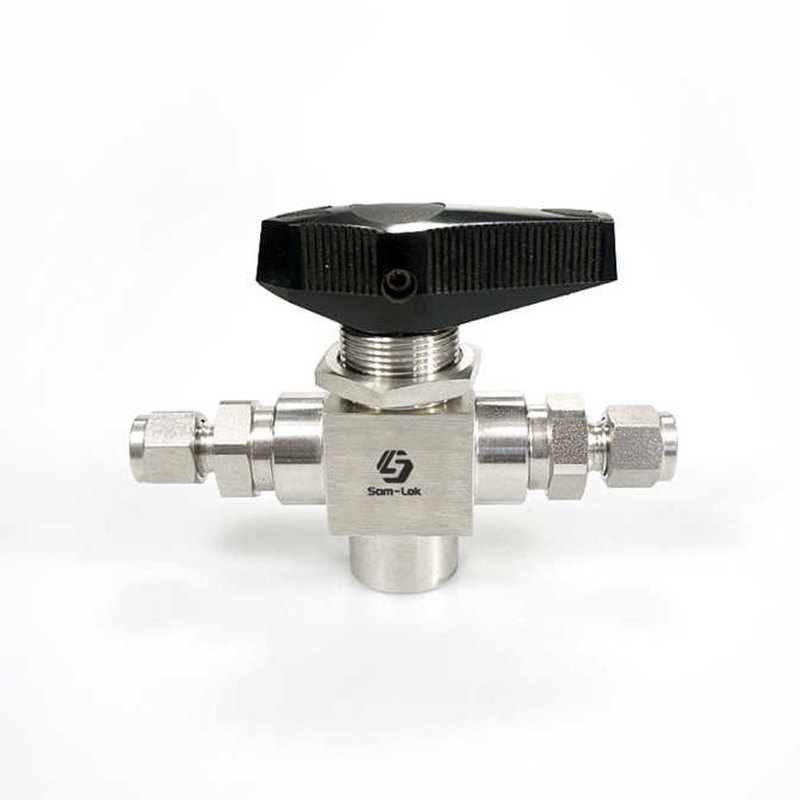

Kovani kuglasti ventil od nehrđajućeg čelika

Kovani kuglasti ventil od nehrđajućeg čelika koristi mehanizam sjedišta s oprugom koji igra ključnu ulogu u kompenzaciji trošenja do kojeg prirodno dolazi tijekom vremena. Kako se ventil više puta pokreće, sjedište se može početi degradirati ili deformirati. Sjedalo opterećeno oprugom osigurava očuvanje integriteta brtvljenja, sprječava curenje i osigurava pouzdanu izvedbu brtvljenja tijekom cijelog životnog vijeka ventila. Ovaj kuglasti ventil može održati izvrsne performanse brtvljenja u uvjetima visokog i niskog tlaka. Dizajn sjedala i precizna izrada osiguravaju nepropusno brtvljenje bez obzira na fluktuacije tlaka unutar sustava. Bez obzira na to radi li se o rukovanju visokotlačnim cjevovodima ili niskotlačnim distribucijskim cjevovodima, ventil može osigurati minimaliziranje curenja tekućine, čime se osigurava radna sigurnost i integritet sustava.

Kontaktirajte nas

PREV: Nema prethodnog članka DALJE: Nema sljedećeg članka

Opišite
Parametar

Opišite

●Radni tlak do: 10.000 psig (413 bara)
●Radna temperatura: -65 do 450 °F (-54 do 232 °C)
●Sjedalo s oprugom za kompenzaciju habanja
● Visoki i niski tlak imaju dobre performanse brtvljenja
●Donji utovar stabljike sprječava izbacivanje stabljike
●Nizak radni moment, dug životni vijek
●Čvrsta ručka za označavanje smjera protoka
● Dostupni su ručni, električni ili pneumatski pokretači
●Samo donji ulaz u majicu

Parametar

Osnovno naručivanje broj	Veza Vrsta i veličina	Otvor in. (mm)	Cv	Dimenzija, in. (mm)
Osnovno naručivanje broj	Veza Vrsta i veličina	Otvor in. (mm)	Cv	A	B	C	D	E	F
-TB-FT4-5-3W	1/4 cijevi	0.19 (4.8)	0.75	4.09 (103,8)	2.04 (51,9)	1.06 (26.9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
-TB-FT6-5-3W	3/8 cijev	0.19 (4.8)	0.75	4.25 (108)	2.13 (54,0)	1.06 (26.9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
-TB-FT8-5-3W	1/2 cijevi	0.19 (4.8)	0.75	4.60 (116,8)	2.30 (58,4)	1.06 (26.9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)

-TB-MT4-5-3W	Cijev od 6 mm	0.19 (4.8)	0.75	4.09 (103,8)	2.04 (51,9)	1.06 (26.9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
-TB-MT8-5	Cijev od 8 mm	0.19 (4.8)	0.75	4.14 (105.2)	2.07 (52,6)	1.06 (26.9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
-TB-MT10-5	Cijev od 10 mm	0.19 (4.8)	0.75	4.25 (108)	2.13 (54,0)	1.06 (26.9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
-TB-MT12-5	Cijev od 12 mm	0.19 (4.8)	0.75	4.60 (116,8)	2.30 (58,4)	1.06 (26.9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
TBH-FT4-5-3W	1/4 cijevi	(4.8)	0.75	4.09 (103,8)	2.04 (51,9)	1.06 (26.9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
-TBH-FT6-5-3W	3/8 cijev	0.19 (4.8)	0.75	4.25 (108)	2.13 (54,0)	1.06 (26.9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
-TBH-FT8-5-3W	1/2 cijevi	0.19 (4.8)	0.75	4.60 (116,8)	2.30 (58,4)	1.06 (26.9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)

-TBH-MT4-5-3W	Cijev od 6 mm	0.19 (4.8)	0.75	4.09 (103,8)	2.04 (51,9)	1.06 (26.9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
-TBH-MT8-5-3W	Cijev od 8 mm	0.19 (4.8)	0.75	4.14 (105.2)	2.07 (52,6)	1.06 (26.9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
-TBH-MT10-5-3W	Cijev od 10 mm	0.19 (4.8)	0.75	4.25 (108)	2.13 (54,0)	1.06 (26.9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
TBH-MT12-5-3W	Cijev od 12 mm	0.19 (4.8)	0.75	4.60 (116,8)	2.30 (58,4)	1.06 (26.9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
