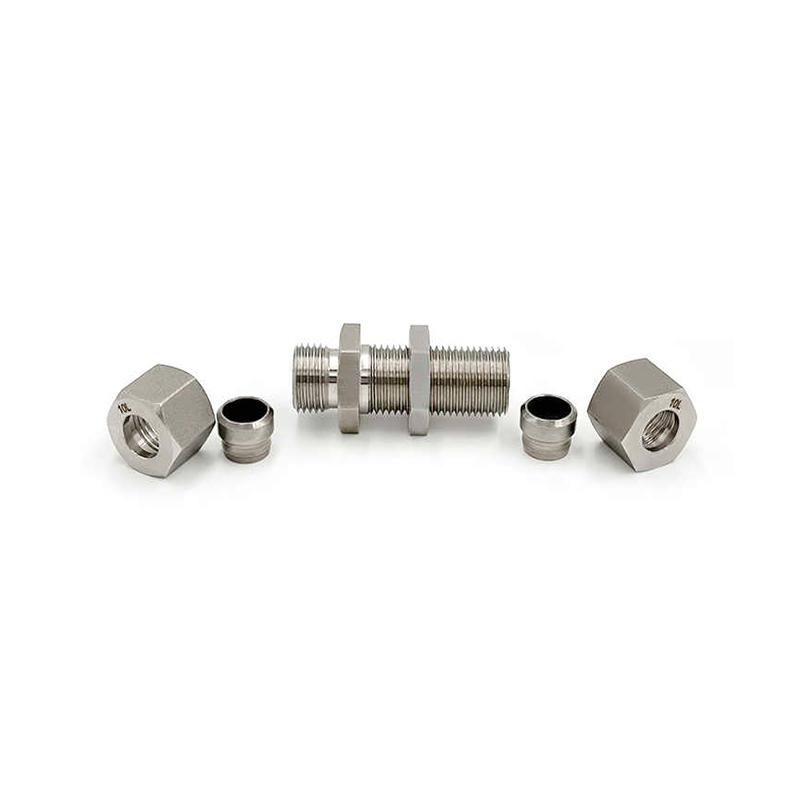

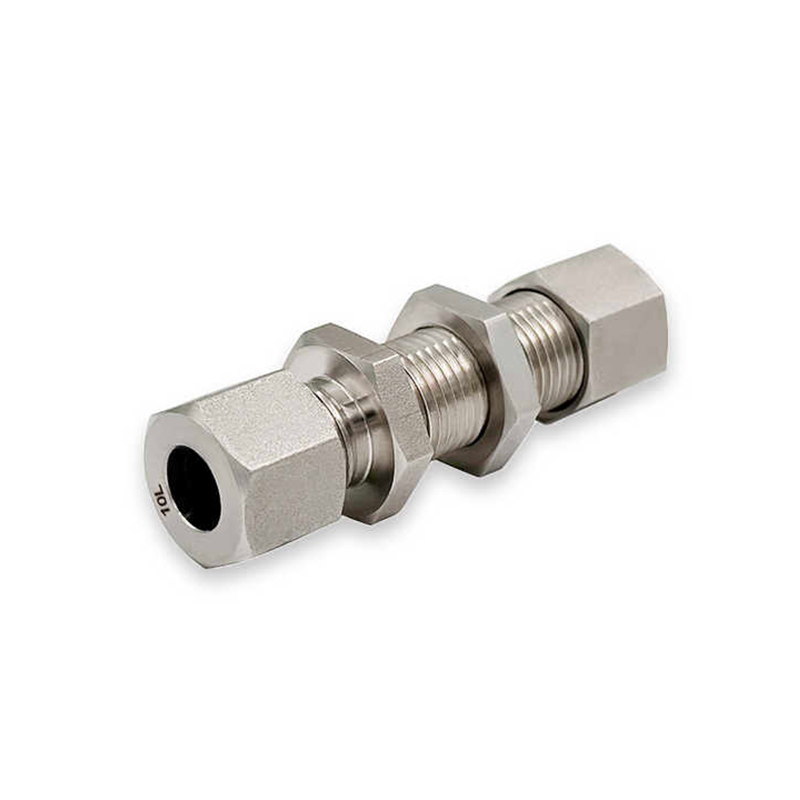

Priključak hidrauličke pregrade od nehrđajućeg čelika

Glavna funkcija spojnice hidrauličke pregrade od nehrđajućeg čelika je povezivanje hidrauličkog cjevovoda s kućištem stroja ili stijenkom spremnika, osiguravajući stabilan i siguran kanal za prijenos tekućine. Osigurava stabilnu vezu i učinkovito sprječava curenje pod visokim tlakom kroz unutarnju strukturu navoja, dizajn poboljšane debljine metalne stijenke i sustav brtvljenja. Ovaj spoj ima dvosmjerni dizajn brtvljenja, a dva kraja spoja su dvostruko zabrtvljena O-prstenovima kako bi se osiguralo da nema curenja kada tekućina prolazi kroz zidni spoj. Struktura spoja također je dizajnirana s poboljšanom strukturom navoja ili stezaljke, koja ne samo da može osigurati pouzdanost brtve, već i osigurati da se neće olabaviti pod vibracijama ili vanjskom silom. Također je opremljen uređajem za zaključavanje protiv labavljenja, pomoću dvostrukih matica za zaključavanje, okruglih klinova za zaključavanje, prstenova za zaključavanje i drugih mjera protiv labavljenja kako bi se osiguralo da spoj uvijek bude stabilan.

Kontaktirajte nas

PREV: Hidraulički okretni konektor od nehrđajućeg čelika s O-prstenom SLJEDEĆI: Nema sljedećeg članka

Opisati
Parametar

Opisati

Materijal: nehrđajući čelik

Tehnika: Kovani

Vrsta: Unija

Mjesto porijekla: Jiangsu, Kina (kopno)

Spajanje: jedna ferrula

Parametar

SV dio br.	serije radim Pritisak (bar/psi)	Cijev o.d.	M	l1	12	L1	L2	S1	S2	S3
-SV06L	Svjetlost 315 baraa 4560 psi	6	M12x1,5	7	27	22	42	17	14	17
-SV08L		8	M14x1,5	8	27	23	42	19	17	19
-SV10L		10	M16×1,5	10	28	25	43	22	19	22
-SV12L		12	M18×1,5	10	29	25	44	24	22	24
-SV15L		15	M22x1,5	12	31	27	46	27	27	30
-SV18L		18	M26×1,5	13.5	32.5	30	49	32	32	36
-SV22L	160 bar 2320 psi	22	M30x2	16.5	34.5	33	51	36	36	41
-SV28L		28	M36x2	18.5	35.5	35	52	41	41	46
-SV35L		35	M45x2	18.5	36.5	40	58	50	50	55
-SV42L		42	M52x2	19	36	42	59	60	60	65
-SV06S	S težak 630 bara 9130 psi	6	M14x1,5	12	29	27	44	19	17	19
-SV08S		8	M16×1,5	13	29	28	44	22	19	22
-SV10S		10	M18×1,5	14.5	29.5	31	46	24	22	24
-SV12S		12	M20x1,5	14.5	30.5	31	47	27	24	27
-SV14S		14	M22x1,5	17	32	35	50	30	27	30
-SV16S	400 bar 5800 psi	16	M24×1,5	16.5	31.5	35	50	32	30	32
-SV20S		20	M30x2	17.5	33.5	39	55	41	36	41
-SV25S		25	M36x2	20	35	44	59	46	46	46
-SV30S		30	M42x2	21.5	37.5	48	64	50	50	50
-SV38S	315 baraa 4560 psi	38	M52x2	22	37	53	68	65	60	65
