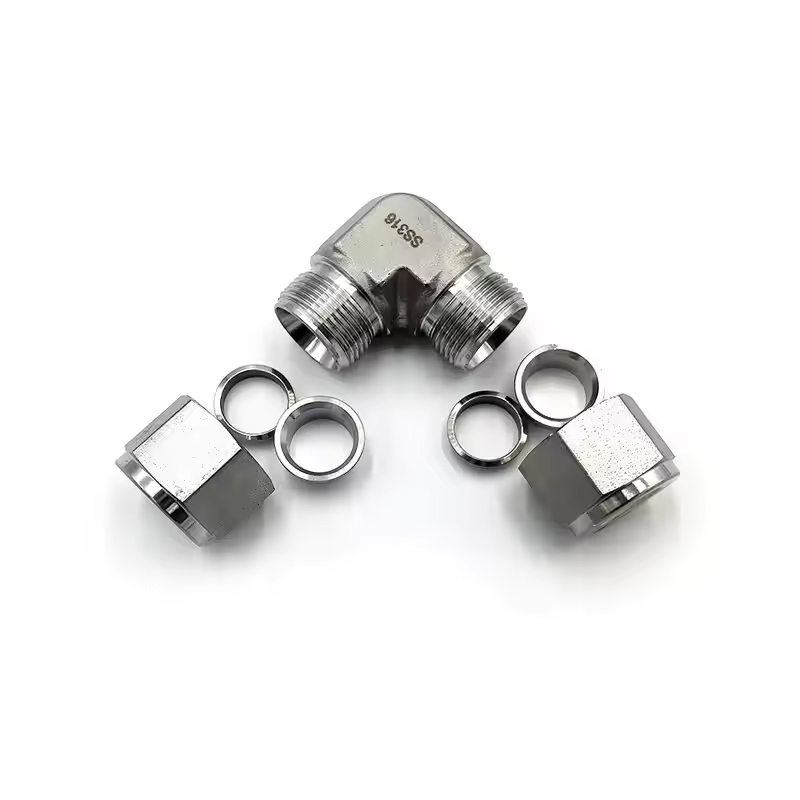

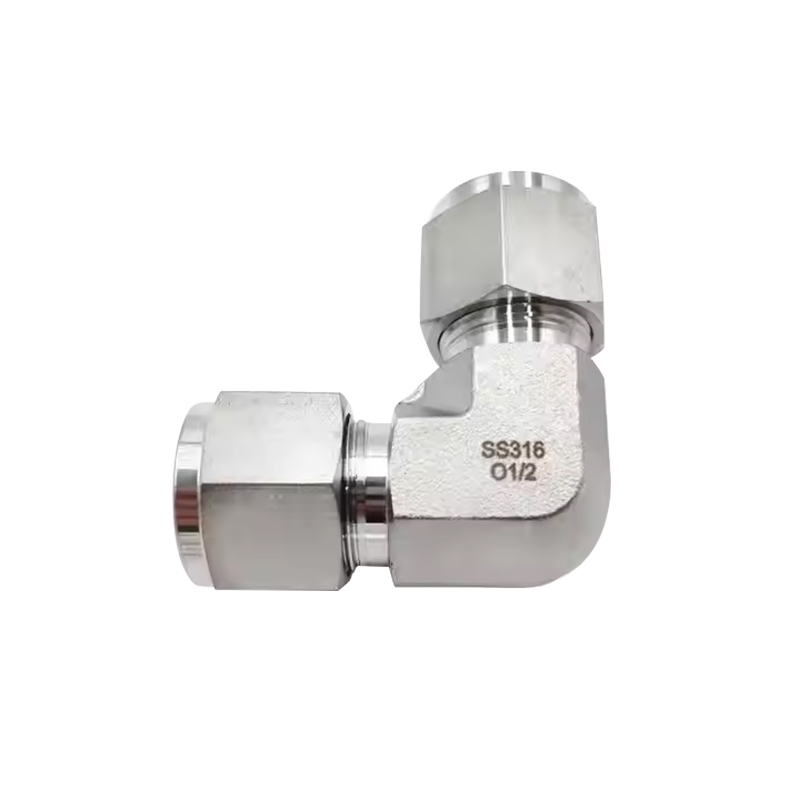

Spoj kompresijske cijevi koljenastog spoja od nehrđajućeg čelika

Kompresijski cijevni fitinzi za koljeno od nehrđajućeg čelika je koljeno od 90 stupnjeva koje se koristi za spajanje dviju cijevi pod pravim kutom, pružajući bešavnu i čvrstu vezu. Ova je konfiguracija prikladna za primjene gdje prostorna ograničenja ili specifični rasporedi cijevi zahtijevaju promjenu smjera cjevovodnog sustava. Ova armatura je dizajnirana kao koljeno konstantnog promjera, što znači da povezuje dvije cijevi istog promjera, čime se osigurava konstantan i neprekinut protok u sustavu. Dizajn koljena konstantnog promjera posebno je koristan kada se spajaju dva dijela cijevi iste veličine, održavajući dosljednu dinamiku protoka i smanjujući turbulenciju koja može uzrokovati neučinkovitost ili trošenje tijekom vremena. Šesterokutnog je oblika, što ga čini jednostavnim za postavljanje i stezanje. Šesterokutni oblik osigurava sigurno držanje alata, osiguravajući da se fiting može jednostavno postaviti ili ukloniti iz sustava cijevi bez klizanja ili poteškoća. Šesterokutna glava također osigurava da fiting može izdržati veće zakretne momente bez oštećenja, čime se pomaže u poboljšanju ukupne trajnosti i pouzdanosti sustava.

Kontaktirajte nas

PREV: Spojni kompresijski cijevni priključci od nehrđajućeg čelika SLJEDEĆI: Nema sljedećeg članka

Opisati
Parametar

Opisati

Materijal: nehrđajući čelik

Tehnika: Kovani

Tip: Lakat

Mjesto porijekla: Jiangsu, Kina (kopno)

Broj modela: Cijevni fiting jednakog koljena

Naziv marke: SAM-LOK

Spajanje: Dvostruki prstenovi

Oblik: Jednak

Šifra glave: šesterokut

materijal: 304, 316, 304L, 316L itd

OEM usluga: dostupna

struktura: koljeno od 90 stupnjeva

Parametar

T-cijev O.D. (in.)	Osnovno Naručivanje broj	Dimenzija, u (m m)
T-cijev O.D. (in.)	Osnovno Naručivanje broj	L	C	D	F	E
1/16	-UE-FT1	0,70 (17,8)	0,34 (8,6)	0,31 (7,9)	0,37 (9,5)	0,05 (1,3)
1/8	-UE-FT2	0,88 (22,4)	0,50 (12,7)	0,44 (11,1)	0,37 (9,5)	0,09 (2,3)
3/16	-UE-FT3	1,00 (25,4)	0,54 (13,7)	0,50 (12,7)	0,50 (12,7)	0,12 (3,0)
1/4	-UE-FT4	1,06 (26,9)	0,60 (15,2)	0,56 (14,3)	0,50 (12,7)	0,19 (4,8)
5/16	-UE-FT5	1,13 (28,7)	0,64 (16,3)	0,63 (15,9)	0,56 (14,3)	0,25 (6,4)
3/8	-UE-FT6	1,20 (30,5)	0,66 (16,8)	0,69 (17,5)	0,63 (15,9)	0,28 (7,1)
1/2	-UE-FT8	1,42 (36,1)	0,90 (22,9)	0,87 (22,2)	0,81 (20,6)	0,41 (10,4)
5/8	-UE-FT10	1,50 (38,1)	0,96 (24,4)	1,00 (25,4)	0,94 (23,8)	0,5 (12,7)
3/4	-UE-FT12	1,57 (39,9)	0,96 (24,4)	1,13 (28,6)	1,06 (27,0)	0,62 (15,7)
7/8	-UE-FT14	1,76 (44,7)	1,02 (25,9)	1,25 (31,8)	1,37 (34,9)	0,72 (18,3)
1	-UE-FT16	1,93 (49,0)	1,23 (31,2)	1,50 (38,1)	1,37 (34,9)	0,88 (22,4)
11/8	-UE-FT18	2,17 (55,1)	1,23 (31,2)	1,63 (41,3)	1,69 (42,9)	0,97 (24,6)
11/4	-UE-FT20	2,62 (66,5)	1,62 (41,1)	1,87 (47,6)	1,69 (42,9)	1,09 (27,7)
11/2	-UE-FT24	3,07 (78,0)	1,97 (50,0)	2,25 (57,2)	2,00 (50,8)	1,34 (34,0)

T-cijev O.D. (mm)	Osnovno naručivanje broj	Dimenzija, mm (in.)
T-cijev O.D. (mm)	Osnovno naručivanje broj	L	C	D	F	E
3	-UE-MT3	22,3 (0,88)	12,9 (0,51)	12,0 (0,47)	9,5 (0,37)	2,4 (0,09)
4	-UE-MT4	25,4 (1,00)	13,7 (0,54)	12,0 (0,47)	12,7 (0,50)	2,4 (0,09)
6	-UE-MT6	27,0 (1,06)	15,3 (0,60)	14,0 (0,55)	12,7 (0,50)	4,8 (0,19)
8	-UE-MT8	28,8 (1,13)	16,2 (0,64)	16,0 (0,63)	14,3 (0,56)	6,4 (0,25)
10	-UE-MT10	31,5 (1,24)	17,2 (0,68)	19,0 (0,75)	17,5 (0,69)	7,9 (0,31)
12	-UE-MT12	36,0 (1,42)	22,8 (0,90)	22,0 (0,87)	20,6 (0,81)	9,5 (0,37)
14	-UE-MT14	38,0 (1,50)	24.4 (096)	25,0 (0,98)	23,8 (0,94)	11,0 (0,43)
15	-UE-MT15	38,8 (1,53)	24.4 (096)	25,0 (0,98)	23,8 (0,94)	11,9 (0,47)
16	-UE-MT16	38,0 (1,50)	24.4 (096)	25,0 (0,98)	23,8 (0,94)	12,7 (0,50)
18	-UE-MT18	39,8 (1,57)	24,4 (0,96)	30,0 (1,18)	27,0 (1,06)	15,1 (0,59)
20	-UE-MT20	44,6 (1,76)	26,0 (1,02)	32,0 (1,26)	34,9 (1,37)	15,9 (0,63)
22	-UE-MT22	44,6 (1,76)	26,0 (1,02)	32,0 (1,26)	34,9 (1,37)	18,3 (0,72)
25	-UE-MT25	49,1 (1,93)	31,3 (1,23)	38,0 (1,5)	34,9 (1,37)	21.8 (086)
28	-UE-MT28	64,0 (2,52)	36,6 (1,44)	46,0 (1,81)	42,9 (1,69)	21.8 (086)
30	-UE-MT30	69,9 (275)	39,6 (1,56)	50,0 (1,97)	42,9 (1,69)	26,2 (1,03)
32	-UE-MT32	72,3 (2,85)	42,0 (1,65)	50,0 (1,97)	42,9 (1,69)	28,6 (1,13)
38	-UE-MT38	84,0 (3,31)	49,4 (1,94)	60,0 (2,36)	50,8 (2,00)	33,7(1,33)

Nantong Samson Precision Industry Co., Ltd.

S više od 13 godina iskustva u industriji, Nantong Samson je Kina Spoj kompresijske cijevi koljenastog spoja od nehrđajućeg čelika Proizvođači i Spoj kompresijske cijevi koljenastog spoja od nehrđajućeg čelika Tvornica. ISO certificirani, sa strogom kontrolom kvalitete. Naša iznimna usluga i konkurentne cijene pružaju izvrsnu vrijednost.

Naši proizvodi izvoze se u Europu, Sjevernu Ameriku, Južnu Ameriku, Australiju, Rusiju, Bliski istok i Jugoistočnu Aziju. Omiljeni su kod veletrgovaca, trgovaca na malo, pružatelja usluga i tvornica, gradeći snažna i dugotrajna partnerstva temeljena na povjerenju i kvaliteti.
