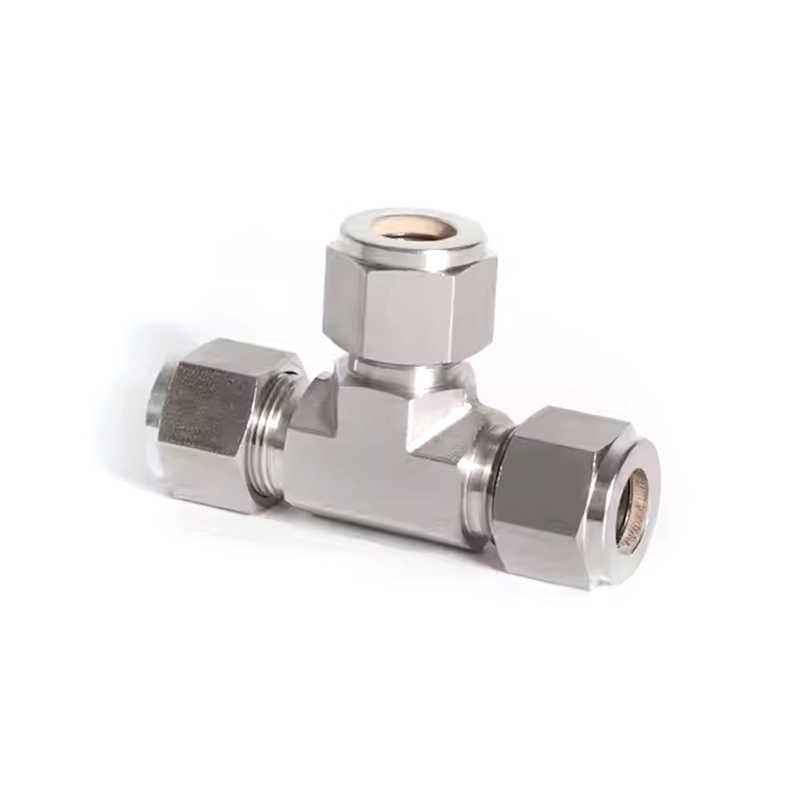

Spojni kompresijski cijevni priključci od nehrđajućeg čelika

Spojni kompresijski cijevni fitinzi od nehrđajućeg čelika spajaju tri cijevi na jednom spoju, omogućujući preusmjeravanje protoka tekućine ili plina. T-priključci su neophodni u mnogim sustavima, kao što su vodoopskrbni sustavi, kemijski reaktori i cjevovodi za prijenos prirodnog plina, gdje je potrebno razdvojiti protok ili stvoriti veze u više smjerova. Dizajn T-oblika osigurava da protok tekućine ostane uravnotežen i da sustav održava cjelovitost pod pritiskom. Ova armatura ima vanjski promjer (OD) u rasponu od 1/16'' do 1'' (3 mm do 25 mm), što je svestrano i pogodno za male i velike sustave. Široki raspon veličina kompatibilan je s različitim veličinama cijevi, osiguravajući da se fiting može neprimjetno integrirati u različite sustave za isporuku tekućine ili plina. Dizajniran je za rad s radnim tlakom do 6000 psi. Čak i pod jakim pritiskom, fiting može zadržati svoj integritet i brtvljenje, osiguravajući siguran i učinkovit rad. Oznaka visokog tlaka također mu omogućuje upotrebu u hidrauličkim sustavima i visokotlačnim sustavima za čišćenje.

Kontaktirajte nas

PREV: Priključci za kompresijske cijevi od nehrđajućeg čelika SLJEDEĆI: Nema sljedećeg članka

Opisati
Parametar

Opisati

Tehnika: Kovani

Vrsta: Unija

Mjesto porijekla: Jiangsu, Kina (kopno)

Broj modela: spojni spoj

Naziv robne marke: SAM-LOK

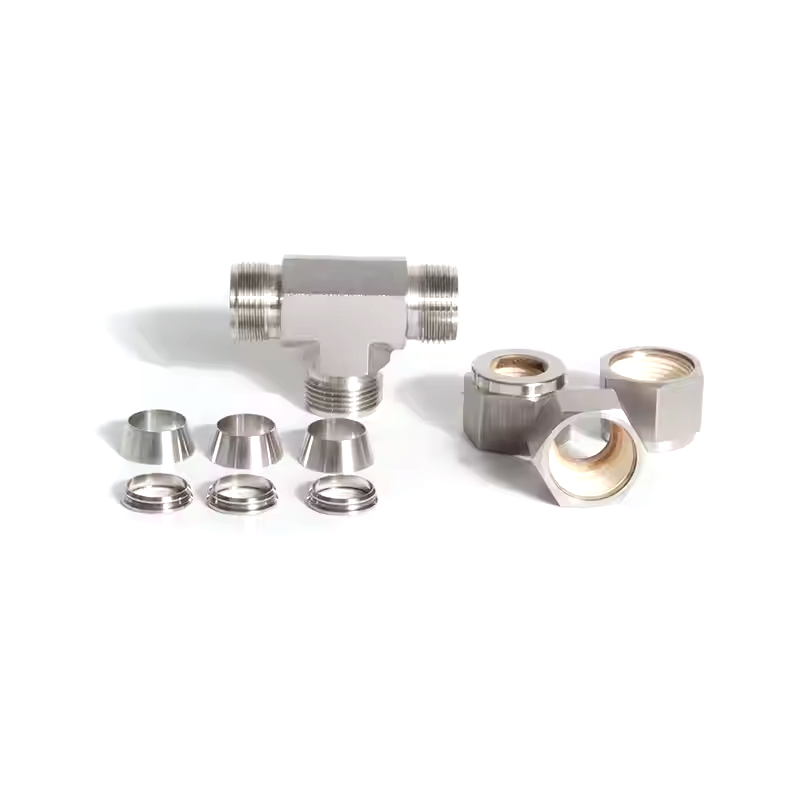

Spajanje: dvostruka ferula

Oblik: majica

Šifra glave: šesterokut

OD veličina: 1/16''-1'',3mm-25mm

Radni pritisak: do 6000psi

Medij: voda, ulje, plin, kiselina, baza i tako dalje

Posebna obrada: obrada tvrdoće prstena

Liječenje oraščićima: posađeno srebro

Obrada cijevi: potpuno žarena

Unutarnji konus: obrada poliranja zrcala

Radna temperatura: -20 do 200 Celzijevih stupnjeva

Parametar

T-cijev O.D. (in.)	Osnovno Naručivanje broj	Dimenzija, in. (mm)
T-cijev O.D. (in.)	Osnovno Naručivanje broj	L	C	D	F	E
1/16	UT-FT1	0,70 (17,8)	0,34 (8,6)	0,31 (7,9)	0,37 (9,5)	0,05 (1,3)
1/8	-UT-FT2	0,96 (24,4)	0,50 (12,7)	0,44 (11,1)	0,37 (9,5)	0,09 (2,3)
3/16	-UT-FT3	0,96 (24,4)	0,54 (13,7)	0,50 (12,7)	0,44 (11,1)	0,12 (3,0)
1/4	-UT-FT4	1,06 (26,9)	0,60 (15,2)	0,56 (14,3)	0,50 (12,7)	0,19 (4,8)
5/16	-UT-FT5	1,17 (29,7)	0,64 (16,2)	0,63 (15,9)	0,63 (15,9)	0,25 (6,4)
3/8	-UT-FT6	1,20 (30,5)	0,66 (16,8)	0,69 (17,5)	0,63 (15,9)	0,28 (7,1)
1/2	-UT-FT8	1,42 (36,1)	0,90 (22,9)	0,87 (22,2)	0,81 (20,6)	0,41 (10,4)
5/8	-UT-FT10	1,53 (38,9)	0,96 (24,4)	1,00 (25,4)	1,00 (25,4)	0,50 (12,7)
3/4	-UT-FT12	1,57 (39,9)	0,96 (24,4)	1,13 (28,6)	1,06 (27,0)	0,62 (15,7)
7/8	-UT-FT14	1,76 (44,7)	1,02 (25,9)	1,25 (31,8)	1,37 (34,9)	0,72 (18,3)
1	-UT-FT16	1,93 (49,0)	1,23 (31,2)	1,50 (38,1)	1,37 (34,9)	0,88 (22,4)
11/8	-UT-FT18	2,17 (55,1)	1,23 (31,2)	1,81 (46,0)	1,69 (42,9)	0,97 (24,6)
11/4	-UT-FT20	2,62 (66,5)	1,62 (41,1)	1,87 (47,6)	1,69 (42,9)	1,09 (27,7)
11/2	-UT-FT24	3,07 (78,0)	1,97 (50,0)	2,25 (57,2)	2,00 (50,8)	1,34 (34,0)

T-cijev O.D. (mm)	Osnovno Naručivanje broj	Dimenzija, mm (in.)
T-cijev O.D. (mm)	Osnovno Naručivanje broj	L	C	D	F	E
2	-UT-MT2	22,3 (0,88)	12,9 (0,51)	12,0 (0,47)	9,5 (0,37)	1,7 (0,07)
3	-UT-MT3	22.3 (088)	12,9 (0,51)	12,0 (0,47)	9,5 (0,37)	2,4 (0,09)
4	-UT-MT4	25,4 (1,00)	13,7 (0,54)	12,0 (0,47)	12,7 (0,50)	2,4 (0,09)
6	-UT-MT6	27,0 (1,06)	15,3 (0,60)	14,0 (0,55)	12,7 (0,50)	4,8 (0,19)
8	-UT-MT8	29,9 (1,18)	16,2 (0,64)	16,0 (0,63)	15,9 (0,63)	6,4 (0,25)
10	-UT-MT10	31,5 (1,24)	17,2 (0,68)	19,0 (0,75)	17,5 (0,69)	7,9 (0,31)
12	-UT-MT12	36,0 (1,42)	22,8 (0,90)	22,0 (0,87)	20,6 (0,81)	9,5 (0,37)
14	-UT-MT14	38,8 (1,53)	24.4 (096)	25.0 (098)	25,4 (1,00)	11,1 (0,44)
15	-UT-MT15	38,8 (1,53)	24.4 (096)	25,0 (0,98)	25,4 (1,00)	11,9 (0,47)
16	-UT-MT16	38,8 (1,53)	24.4 (096)	25.0 (098)	25,4 (1,00)	12,7 (0,50)
18	-UT-MT18	38,8 (1,53)	24,4 (0,96)	30,0 (1,18)	27,0 (1,06)	15,1 (0,59)
20	-UT-MT20	44,6 (1,76)	26,0 (1,02)	32,0 (1,26)	34,9 (1,37)	15,9 (0,63)
22	-UT-MT22	44,6 (1,76)	26,0 (1,02)	32,0 (1,26)	34,9 (1,37)	18,3 (0,72)
25	-UT-MT25	49,1 (1,93)	31,3 (1,23)	38,0 (1,50)	34,9 (1,37)	21,8 (0,86)
28	-UT-MT28	64,0 (2,52)	36,6 (1,44)	46,0 (1,81)	42,9 (1,69)	21.8 (086)
30	-UT-MT30	69,9 (2,75)	39,6 (1,56)	50,0 (1,97)	42,9 (1,69)	26,2 (1,03)
32	-UT-MT32	72,3 (2,85)	42,0 (1,65)	50,0 (1,97)	42,9 (1,69)	28,6 (1,13)
38	-UT-MT38	84,0 (3,31)	49,4 (1,94)	60,0 (2,36)	50,8 (2,00)	33,7(1,33)
