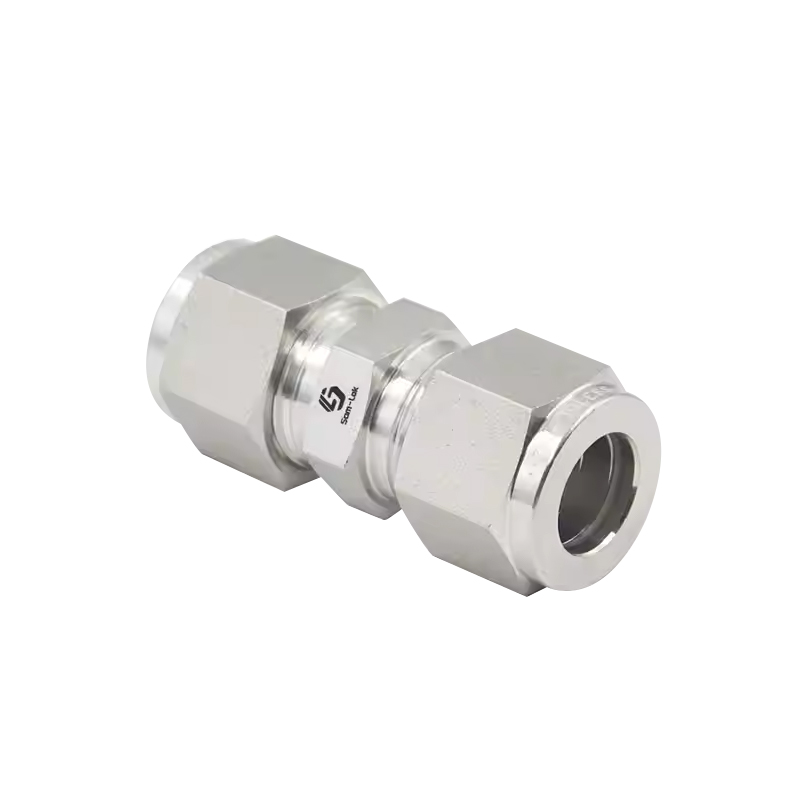

Priključci kompresijske cijevi od nehrđajućeg čelika

Priključci za kompresijske cijevi od nehrđajućeg čelika izrađeni su od visokokvalitetnog nehrđajućeg čelika. Materijal od nehrđajućeg čelika poboljšava ukupnu izdržljivost, osigurava dug životni vijek i smanjuje potrebu za čestim održavanjem ili zamjenom. Usvaja postupak kovanja. Ovaj proces osigurava izvrsnu čvrstoću i preciznost. Kovani priključci dizajnirani su da izdrže visoki pritisak i teške uvjete bez ugrožavanja performansi. Ovaj spoj je spojnog tipa, što znači da su dizajnirani za jednostavno spajanje i odvajanje cijevi ili cijevi bez opsežnog alata ili rastavljanja. Dizajn spojnice omogućuje učinkovito održavanje i izmjene sustava bez uklanjanja cijelog dijela cijevi. Dizajn spoja s dvostrukom ferulom stvara snažno brtvljenje bez curenja kako bi se spriječilo curenje tekućine ili plina čak i pod uvjetima visokog tlaka. Čahura je čvrsto stegnuta između matice i tijela priključka, pružajući izvrsno prianjanje i stabilnost kako bi se spriječilo neusklađenost i osigurala čvrsta veza.

Kontaktirajte nas

PREV: Spoj kompresijske cijevi koljenastog spoja od nehrđajućeg čelika SLJEDEĆI: Nema sljedećeg članka

Opisati
Parametar

Opisati

Materijal: nehrđajući čelik

Tehnika: Kovani

Vrsta: Unija

Mjesto porijekla: Jiangsu, Kina (kopno)

Broj modela: spojni spoj

Naziv marke: SAM-LOK

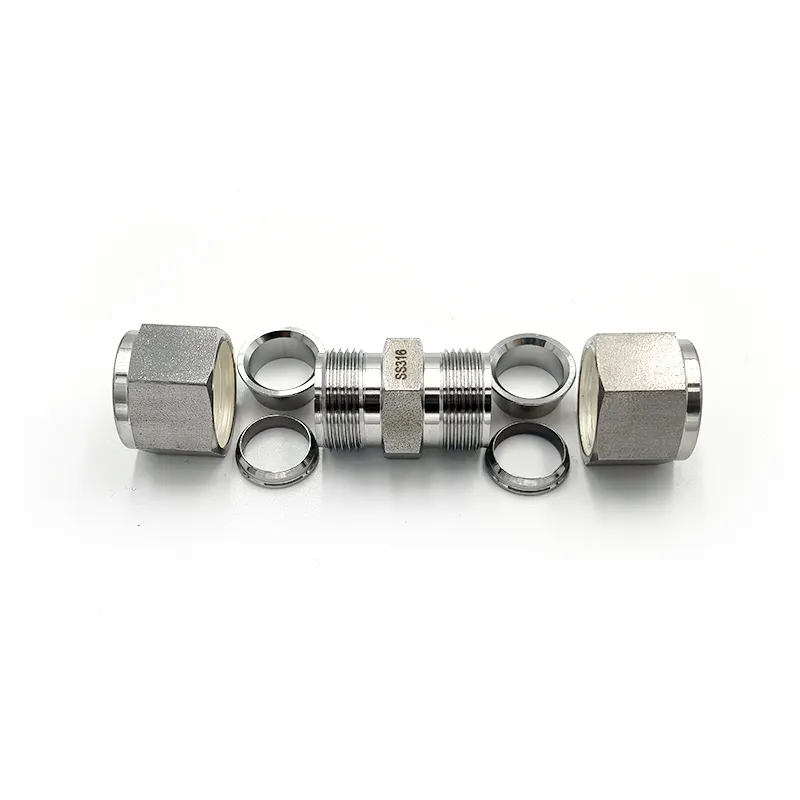

Spajanje: dvostruka ferula

Oblik: Jednak

Šifra glave: šesterokut

OD veličina: 1/16''-1'',3mm-25mm

Radni pritisak: do 6000psi

Medij: voda, ulje, plin, kiselina, baza i tako dalje

Posebna obrada: obrada tvrdoće prstena

Liječenje oraščićima: posađeno srebro

Obrada cijevi: potpuno žarena

Unutarnji konus: obrada poliranja zrcala

Radna temperatura: -20 do 200 Celzijevih stupnjeva

Parametar

T-cijev O.D. (in.)	Osnovno naručivanje broj	Dimenzija, u (mm)
T-cijev O.D. (in.)	Osnovno naručivanje broj	L	C	D	F	E
1/16	-TU-FT1	0,99 (25,1)	0,34 (8,6)	0,31 (7,9)	0,44 (11,1)	0,05 (1,3)
1/8	-TU-FT2	1,40 (35,6)	0,50 (12,7)	0,44 (11,1)	0,44 (11,1)	0,09 (2,3)
3/16	-TU-FT3	1,47 (37,3)	0,54 (13,7)	0,50 (12,7)	0,50 (12,7)	0,12 (3,0)
1/4	-TU-FT4	1,61 (40,9)	0,60 (15,2)	0,56 (14,3)	0,50 (12,7)	0,19 (4,8)
5/16	-TU-FT5	1,69 (42,9)	0,64 (16,2)	0,63 (15,9)	0,56 (14,3)	0,25 (6,4)
3/8	-TU-FT6	1,77 (45,0)	0,66 (16,8)	0,69 (17,5)	0,63 (15,9)	0,28 (7,1)
1/2	-TU-FT8	2,02 (51,3)	0,90 (22,9)	0,87 (22,2)	0,81 (20,6)	0,41 (10,4)
5/8	-TU-FT10	2,05 (52,1)	0,96 (24,4)	1,00 (25,4)	0,94 (23,9)	0,50 (12,7)
3/4	-TU-FT12	2,11 (53,6)	0,96 (24,4)	1,13 (28,6)	1,06 (27,0)	0,62 (15,7)
7/8	-TU-FT14	2,17 (55,1)	1,02 (25,9)	1,25 (31,8)	1,37 (34,9)	0,72 (18,3)
1	-TU-FT16	2,55 (64,8)	1,23 (31,2)	1,5 (38,1)	1,37 (34,9)	0,88 (22,4)
11/8	-TU-FT18	2,55 (64,8)	1,23 (31,2)	1,75 (44,5)	1,63 (41,3)	0,97 (24,6)
11/4	-TU-FT20	3,63 (92,2)	1,62 (41,1)	1,87 (47,6)	1,75 (44,5)	1,09 (27,7)
11/2	-TU-FT24	4,25 (108,0)	1,97 (50,0)	2,25 (57,2)	2,13 (54,0)	1,34 (34,0)

T-cijev O.D. (mm)	Osnovno Naručivanje broj	Dimenzija, mm (in.)
T-cijev O.D. (mm)	Osnovno Naručivanje broj	L	C	D	F	E
2	-TU-MT2	35,6 (140)	12,9 (0,51)	12,0 (0,47)	12,0 (0,47)	1,7 (0,07)
3	-TU-MT3	35,3 (1,39)	12,9 (0,51)	12,0 (0,47)	12,0 (0,47)	2,4 (0,09)
4	-TU-MT4	37,3 (1,47)	13,7 (0,54)	12,0 (0,47)	12,0 (0,47)	2,4 (0,09)
6	-TU-MT6	41,0 (1,61)	15,3 (0,60)	14,0 (0,55)	14,0 (0,55)	4,8 (0,19)
8	-TU-MT8	43,2 (1,70)	16,2 (0,64)	16,0 (0,63)	15,0 (0,59)	6,4 (0,25)
10	-TU-MT10	46,2 (1,82)	17,2 (0,68)	19,0 (0,75)	18,0 (0,71)	7,9 (0,31)
12	-TU-MT12	51,2 (2,02)	22,8 (0,90)	22,0 (0,87)	22,0 (0,87)	9,5 (0,37)
14	-TU-MT14	52,0 (2,05)	24.4 (096)	25,0 (0,98)	24,0 (0,94)	11,1 (0,44)
15	-TU-MT15	52,0 (2,05)	24,4 (0,96)	25,0 (0,98)	24,0 (0,94)	11,9 (0,47)
16	-TU-MT16	52,0 (2,05)	24,4 (0,96)	25,0 (0,98)	24,0 (0,94)	12,7 (0,50)
18	-TU-MT18	53,5 (2,11)	24,4 (0,96)	30,0 (1,18)	27,0 (1,06)	15,1 (0,59)
20	-TU-MT20	55,0 (2,17)	26,0 (1,02)	32,0 (1,26)	30,0 (1,18)	15,9 (0,63)
22	-TU-MT22	55,0 (2,17)	26,0 (1,02)	32,0 (1,26)	30,0 (1,18)	18,3 (0,72)
25	-TU-MT25	65,0 (2,56)	31,3 (1,23)	38,0 (1,50)	35,0 (1,38)	21,8 (0,86)
28	-TU-MT28	85,0 (3,35)	36,6 (1,44)	46,0 (1,81)	41,0 (1,61)	21,8 (0,86)
30	-TU-MT30	92,7 (3,65)	39,6 (1,56)	50,0 (1,97)	46,0 (1,81)	26,2 (1,03)
32	-TU-MT32	97,3 (3,83)	42,0 (1,65)	50,0 (1,97)	46,0 (1,81)	28,6 (1,13)
38	-TU-MT38	113,6 (4,47)	49,4 (1,94)	60,0 (2,36)	55,0 (2,17)	33,7(1,33)
