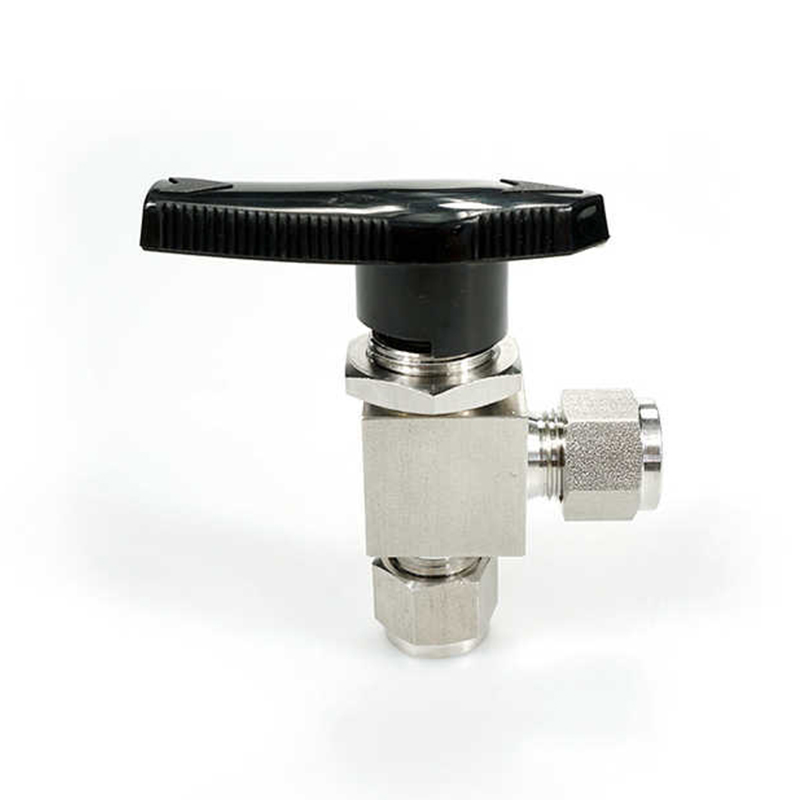

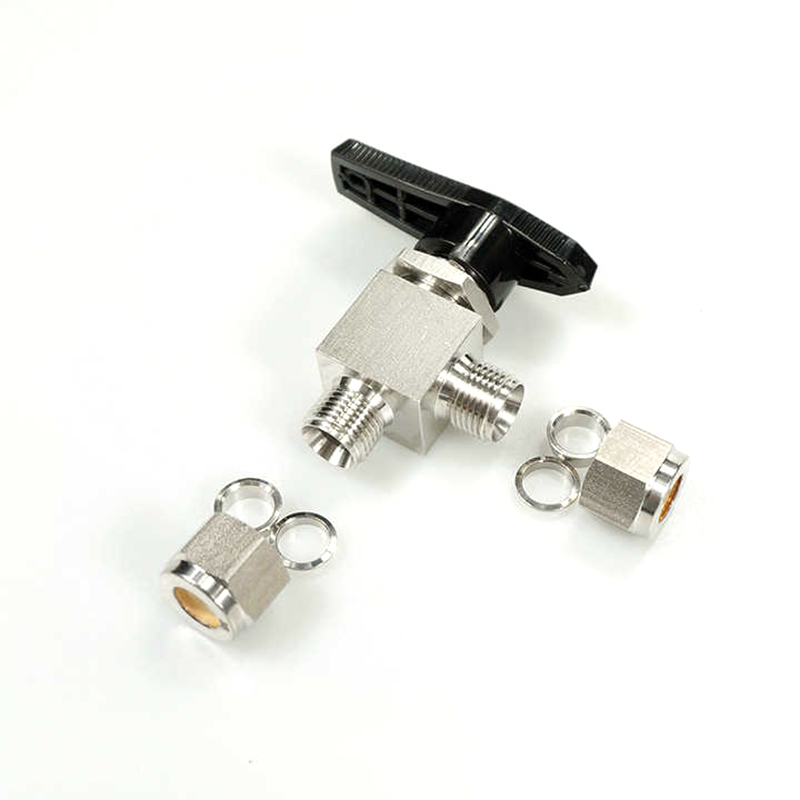

Kuglasti ventil od nehrđajućeg čelika s dvostrukom ferulom od 90 stupnjeva

Kuglasti kuglasti ventil od nehrđajućeg čelika s dvostrukom ferulom od 90 stupnjeva dizajniran je da izdrži maksimalni radni tlak od 3000 PSIG (207 bara), osiguravajući stabilan rad pod ekstremno visokim tlakom. Ovaj dizajn je posebno prikladan za visokotlačne cjevovode, sustave za prijenos tekućina i kontrolu plina. Može održavati stabilnu kontrolu protoka kada je suočen s fluktuacijama tlaka u sustavu bez curenja ili kvara. Jedinstveni dizajn gornjeg ulaza ovog kuglastog ventila omogućuje pregled i popravak ventila bez rastavljanja sustava. Kroz ovaj inovativni dizajn, korisnici mogu održavati ventil bez prekida proizvodnog procesa, uvelike smanjujući vrijeme zastoja opreme. U naftovodima i plinovodima, ventil može učinkovito kontrolirati protok tekućina i osigurati siguran rad visokotlačnih sustava za prijenos nafte i plina; kuglasti ventil ima dizajn mrtve zone kako bi se osigurala čistoća tekućine tijekom prijenosa i prikladan je za primjene kao što su sterilnost, farmaceutska proizvodnja i precizna kontrola.

Kontaktirajte nas

PREV: Trosmjerni kuglasti ventil od nehrđajućeg čelika s dvostrukim prstenom SLJEDEĆI: Nema sljedećeg članka

Opisati
Parametar

Opisati

●Radni tlak do: 3000 psig (207 bara)
●Radna temperatura: -65 °F do 300 °F (-54 °C do 148 °C)
●Veličina od 1/16in. do 3/4 inča. ili 3 mm do 18 mm
●Tipovi ventila su ravni, troputni i pravokutni
● Jednodijelno tijelo ventila i jednodijelna kuglasta osovina
● Nema mrtvih zona, kao što je područje između kugle i komore ventila
●Dizajn gornjeg ulaza može se pregledati i popraviti online nakon uklanjanja sustava

Parametar

Osnovno naručivanje broj	Veza Vrsta i veličina	Otvor in. (mm)	Cv		Dimenzija, in. (mm)
			Ravno	Kut	A	C	D	E	F	H
-OIB-MT3-2	Cijev od 3 mm	0.09 (2.4)	0.20	0.15	2.01 (51,0)	0.34 (8,6)	0.97 (24.6)	1.10 (28,0)	1.43 (36.2)	0.59 (15,0)
-OIB-MT3-2-3W
-OIB-MT6-5	Cijev od 6 mm	0.19 (4.8)	1.40	0.90	2.39 (60,7)	0.44 (11.2)	1.29 (32.8)	1.57 (39,9)	1.64 (41,7)	0.78 (19.8)
-OIB-MT6-5-3W
-OIB-MT8-5	Cijev od 8 mm	0.19 (4.8)	1.40	0.90	2.46 (62,5)	0.44 (11.2)	1.29 (32.8)	1.64 (41,7)	1.64 (41,7)	0.78 (19.8)
-OIB-MT8-5-3W
-OIB-MT10-7	Cijev od 10 mm	0.28 (7.1)	6.00	2.0	3.05 (77,5)	0.56 (14.2)	1.43 (36.3)	2.05 (52)	2.19 (55,5)	1.13 (28.6)
-OIB-MT10-7-3W
-OIB-MT12-10	Cijev od 12 mm	0.41 (10.3)	6.40	3.80	3.92 (99,6)	0.69 (17.5)	1.74 (44.2)	3.13 (79,6)	2.67 (67,7)	1.50 (38.1)
-OIB-MT12-10-3W
-OIB-MT14-10	Cijev od 14 mm	0.41 (10.3)	6.40	3.80	3.92 (99,6)	0.69 (17.5)	1.74 (44.2)	3.13 (79,6)	2.67 (67,7)	1.50 38.1)
-OIB-MT14-10-3W
-OIB-MT18-10	Cijev od 18 mm	0.41 (10.3)	12.0	4.60	3.92 (99,6)	0.69 (17.5)	1.74 (44.2)	3.13 (79,6)	2.67 (67,7)	1.50 (38.1)
-OIB-MT18-10-3W

-OIB-FT2-2-A	1/8" cijev	0.09 (2.4)	0.20	0.15	2.01 (51,0)	0.34 (8,6)	0.97 (24.6)	1.10 (28,0)	1.43 (36.2)	0.59 (15,0)
-OIB-FT2-2-3W
-OIB-FT4-5-A	1/4" cijev	0.19 (4.8)	1.40	0.90	2.39 (60,7)	0.44 (11.2)	1.29 (32.8)	1.57 (39,9)	1.64 (41,7)	0.78 (19.8)
-OIB-FT4-5-3W
-OIB-FT6-7-A	3/8" cijev	0.28 (7.1)	6.00	2.0	3.05 (77,5)	0.56 (14.2)	1.43 (36.3)	2.05 (52)	2.19 (55,5)	1.13 (28.6)
-OIB-FT6-7-3W
-OIB-FT8-10-A	1/2" cijev	0.41 (10.3)	6.40	3.80	3.92 (99,6)	0.69 (17.5)	1.74 (44.2)	3.13 (79,6)	2.67 (67,7)	1.50 (38.1)
-OIB-FT8-10-3W
-OIB-FT12-10-A	3/4” cijev	0.41 (10.3)	12.0	4.60	3.92 (99,6)	0.69 (17.5)	1.74 (44.2)	3.13 (79,6)	2.67 (67,7)	1.50 (38.1)
-OIB-FT12-10-3W
